Ποια είναι η διαφορά μεταξύ ενός γεωπλέγματος και ενός γεωυφάσματος;

Περίληψη:

Τα γεωσυνθετικά έχουν γίνει βασικά συστατικά της σύγχρονης πολιτικής μηχανικής, ιδίως στους τομείς της ενίσχυσης του εδάφους, της αποστράγγισης, του διαχωρισμού και του ελέγχου της διάβρωσης. Μεταξύ των υλικών που παρατίθενται, γεωπλέγματα και γεωυφάσματα αναφέρονται και οι δύο συχνά, αλλά συχνά παρερμηνεύονται ή ακούγονται λανθασμένα στο σχεδιασμό ή στις προμήθειες.

Αυτό το άρθρο εξετάζει τις ομοιότητες και τις διαφορές μεταξύ γεωπλεγμάτων και γεωυφασμάτων με έναν ολοκληρωμένο τρόπο που επικεντρώνεται στις τεχνικές πτυχές του τομέα. Εξηγεί πώς διαφέρουν ως προς τη σύνθεση, τη συμπεριφορά, τον μηχανισμό και τις εφαρμογές τους στον πραγματικό κόσμο.

Εισαγωγή στα γεωσυνθετικά στην πολιτική μηχανική

Τα γεωσυνθετικά αποτελούνται από πολυμερείς ουσίες που ενισχύουν τις μηχανικές ικανότητες του εδάφους και της πέτρας. Από τη δημοφιλή υιοθέτησή τους στη δεκαετία του 1960, έχουν αλλάξει το σχεδιασμό των υποδομών παρέχοντας αποτελεσματικές, μακράς διάρκειας και προσανατολισμένες στις επιδόσεις εναλλακτικές λύσεις σε σχέση με τις παραδοσιακές μεθόδους κατασκευής.

Μεταξύ όλων των συνθετικών γεωσυστημάτων, τα γεωπλέγματα και τα γεωυφάσματα έχουν τη μεγαλύτερη επικράτηση στην παγκόσμια βιομηχανία λόγω της πολυχρηστικότητάς τους και της τεκμηριωμένης αποτελεσματικότητάς τους σε πολλαπλές προσπάθειες.

Υποσκαφές για το οδικό και σιδηροδρομικό δίκτυο

Διατήρηση των τοίχων και ενίσχυση της αντοχής του εδάφους

Χώροι υγειονομικής ταφής απορριμμάτων και συστήματα περιβαλλοντικού μετριασμού

Πρωτοβουλίες για την προστασία των ακτών και των όχθεων των ποταμών

Παρά το γεγονός ότι χρησιμοποιούνται σε πολλές προσπάθειες, έχουν έναν θεμελιωδώς διαφορετικό σκοπό στη μηχανική.

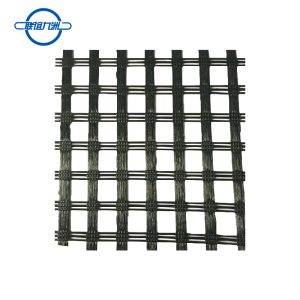

Τι είναι το γεωπλέγμα;

Το γεωπλέγμα είναι ένα συνθετικό υλικό που χαρακτηρίζεται από μια ανοιχτή, δικτυωτή δομή που περιλαμβάνει συνδεδεμένες κορδέλες και ανοίγματα. Προορίζεται κυρίως για χρήση στο έδαφος ως μέσο ενίσχυσης και όχι ως μέσο διαχωρισμού ή διήθησης.

1. Οι φυσικές και μαθηματικές ιδιότητες των γεωπλεγμάτων

Τα γεωπλέγματα αποτελούνται συνήθως από:

• Διαμήκεις και εγκάρσιες λωρίδες
• Μεγάλα ανοίγματα που επιτρέπουν την είσοδο χώματος ή άλλων υλικών και την ένωση τους με το έδαφος
• Άκαμπτη ή ημιάκαμπτη πολυμερής δομή

Αυτή η ανοικτή γεωμετρία επιτρέπει τη μηχανική αλληλεπίδραση μεταξύ των σωματιδίων του εδάφους και του πλέγματος, η οποία δημιουργεί ένα σύνθετο σύστημα εδάφους και γεωπλέγματος.

2. Κοινές ουσίες που χρησιμοποιούνται στα γεωπλέγματα

Τα γεωπλέγματα αποτελούνται συνήθως από:

• Πολυπροπυλένιο (PP)
• Πολυαιθυλένιο υψηλής πυκνότητας (HDPE)

Ο πολυεστέρας (PET) καλύπτεται συνήθως με πλαστικό ή άσφαλτο.

Κάθε υλικό επιλέγεται με βάση την αντοχή του σε εφελκυσμό, την αντοχή του σε ερπυσμό και τις περιβαλλοντικές συνθήκες στις οποίες θα εκτεθεί.

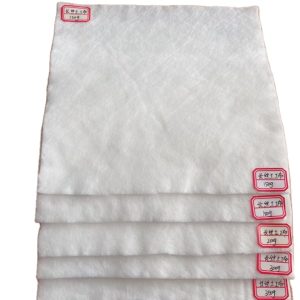

Τι είναι το γεωύφασμα;

Το γεωύφασμα είναι ένα ύφασμα που είναι διαπερατό και έρχεται σε επαφή με το έδαφος για να χρησιμεύσει ως φράγμα, φίλτρο, αποστράγγιση, προστασία και πρόσθετη στήριξη.

Σε αντίθεση με τα γεωπλέγματα, τα οποία αποτελούνται από διακριτά στρώματα, τα γεωυφάσματα αποτελούνται από συνεχή φύλλα.

1. Διαφορετικές μορφές γεωυφασμάτων

Τα γεωυφάσματα χωρίζονται σε δύο βασικούς τύπους:

• Υφαντά γεωυφάσματα - Αυτά κατασκευάζονται με τη χρήση υφαντού υφάσματος για τη δημιουργία υψηλής αντοχής σε εφελκυσμό και χαμηλής ελαστικότητας.
• Μη υφασμένα γεωυφάσματα - αυτά δημιουργούνται με διάτρηση με βελόνα ή θερμική σύντηξη και έχουν υψηλό βαθμό πορώδους και ικανότητα φιλτραρίσματος.

2. Η σύνθεση του υλικού

Πολλά γεωυφάσματα αποτελούνται από:

• Πολυπροπυλένιο (PP)
• Πολυεστέρας (PET)

Αυτά τα πολυμερή διευκολύνουν τη χημική αντοχή, τη συνοχή και τη μεγάλη διάρκεια ζωής σε υπόγεια περιβάλλοντα.

Θεμελιώδης διαφορά μεταξύ γεωπλέγματος και γεωυφάσματος

Η θεμελιώδης διαφορά μεταξύ των γεωπλεγμάτων και των γεωυφασμάτων έγκειται στη βασική μηχανική τους λειτουργία εντός των εδαφικών συστημάτων.

1. Γεωπλέγματα: Δομική υποστήριξη

Τα γεωπλέγματα αποτελούνται κυρίως από χώμα και άλλα υλικά που ενισχύουν τα στρώματα εδάφους και αδρανών υλικών. Ο ανοικτός σχεδιασμός τους επιτρέπει τη συσσωμάτωση των σωματιδίων εντός των διαστημάτων, γεγονός που δημιουργεί ένα μηχανικά υποστηριζόμενο στρώμα που αυξάνει την κατανομή των φορτίων, τη φέρουσα ικανότητα και έχει μακροπρόθεσμη επίδραση στη δομική απόδοση.

Ο μηχανισμός δράσης των γεωπλεγμάτων περιλαμβάνει την αλληλεπίδραση μεταξύ εδάφους και δομής και όχι τη διήθηση του νερού μέσω του εδάφους.

Κύριος ρόλος:

• Η μεταφορά φορτίου και η δομική στήριξη
• Μείωση των ρωγμών και της κύλισης
• Αύξηση της συμμόρφωσης του συνολικού συστήματος

2. Γεωύφασμα: Διαχωρισμός, διήθηση και προστασία

Τα γεωυφάσματα κατασκευάζονται για να διευκολύνουν τη ροή του εδάφους και του νερού. Λειτουργούν ως φράγμα που εμποδίζει την ανάμιξη του εδάφους, ενώ παράλληλα επιτρέπει τη ροή των ρευστών. Η αποτελεσματικότητά τους βασίζεται στις ιδιότητες της διήθησης, της διαπερατότητας και της επιβίωσης και όχι στη φέρουσα ικανότητα.

Κύριος ρόλος:

• Διαχωρισμός του χώματος από το νερό και διέλευσή του από φίλτρο
• Αποστράγγιση και πρόληψη της διάβρωσης
• Διατήρηση του υποκείμενου υποστρώματος

Λειτουργική σύγκριση: Γεωπλέγμα έναντι γεωυφάσματος

Τεχνική πτυχή	Γεωπλέγματα	Γεωυφάσματα
Κύρια λειτουργία	Ενίσχυση εδάφους	Διαχωρισμός, διήθηση, αποστράγγιση
Δομή	Ανοιχτό πλέγμα με ανοίγματα	Συνεχές ύφασμα
Αλληλεπίδραση εδάφους	Μηχανική μανδάλωση	Υδραυλικός έλεγχος
Αντοχή σε εφελκυσμό Κατεύθυνση	Συνήθως διαξονική ή μονοαξονική	Πολυκατευθυντικό αλλά χαμηλότερο
Διαπερατότητα	Υψηλή (μέσω ανοιγμάτων)	Ελεγχόμενη διαπερατότητα
Μεταφορά φορτίου	Ναι (ενίσχυση)	Περιορισμένη

Επεξήγηση των μηχανισμών μεταφοράς φορτίου

1. Πώς λειτουργεί το σύστημα Geogrid;

Τα γεωπλέγματα είναι αποτελεσματικά λόγω της αλληλεπίδρασης μεταξύ εδάφους και δομής. Όταν πραγματοποιείται το φορτίο:

• Τα σωματίδια του εδάφους ενσωματώνονται στα ανοίγματα.
• Οι νευρώσεις γίνονται ισχυρότερες ως αποτέλεσμα των εφελκυστικών δυνάμεων.
• Ο κύριος όγκος του φορτίου κατανέμεται σε μια ευρύτερη περιοχή.

Αυτός ο μηχανισμός αυξάνει την ικανότητα του εδράνου και μειώνει την καθίζηση.

2. Πώς λειτουργούν τα γεωυφάσματα;

Τα γεωυφάσματα δεν απαιτούν σύμπλεξη. Αντίθετα, αυτά:

• Αποφύγετε τον συνδυασμό ανόμοιων τύπων εδάφους.
• Αφήστε το νερό να ρέει μέσα από το σύστημα ενώ συλλέγετε τα μικρά σωματίδια.
• Διατηρήστε τις γεωμεμβράνες από τη διάτρηση.

Η λειτουργικότητά τους εξαρτάται από τις υδραυλικές ιδιότητες του ρευστού και όχι από τις μηχανικές ιδιότητες της μανδάλωσης.

Διαφορές βάσει εφαρμογής

1. Κατασκευή δρόμων και αυτοκινητοδρόμων

Τα γεωπλέγματα χρησιμοποιούνται για την ενίσχυση της βάσης και της υπόβασης, γεγονός που μειώνει την εμφάνιση αυλακώσεων και αυξάνει τη διάρκεια ζωής του οδοστρώματος.

Τα γεωυφάσματα χρησιμοποιούνται για τη διαφοροποίηση του μαλακού στρώματος του εδάφους από τα στρώματα αδρανών υλικών.

2. Διατήρηση τοίχων και διαμερισμάτων

Τα γεωπλέγματα χρησιμεύουν ως τα κύρια συστατικά της ενίσχυσης.

Τα γεωυφάσματα μπορούν να χρησιμοποιηθούν για τη συλλογή της αποστράγγισης πίσω από τα δομικά στηρίγματα.

3. Συστήματα αποστράγγισης και διήθησης

Τα γεωυφάσματα είναι ανώτερα λόγω της ικανότητάς τους να φιλτράρουν και να ρυθμίζουν τη ροή του νερού.

Τα γεωπλέγματα είναι συνήθως αναποτελεσματικά από μόνα τους ως μορφή φίλτρου.

Ανθεκτικότητα και περιβαλλοντική αντοχή

Τα γεωπλέγματα αποτελούνται συνήθως από πολυμερή που έχουν υψηλή αντοχή σε εφελκυσμό, όπως το πολυπροπυλένιο (PP), ο πολυεστέρας (PET) ή το πολυαιθυλένιο υψηλής πυκνότητας (HDPE). Ο διαφανής, δικτυωτός σχεδιασμός τους προάγει την εξαιρετική αντοχή σε:

• Σταθερή μακροχρόνια πίεση υπό συνεχές φορτίο
• Υποβάθμιση από την υπεριώδη ακτινοβολία (με συμπληρωματικούς σταθεροποιητές)
• Χημεία και βιολογία του εδάφους στο έδαφος

Τα γεωυφάσματα, τα οποία συνήθως αποτελούνται από ίνες ΡΕΤ ή ΡΡ, έχουν ισχυρή ικανότητα να αντιστέκονται:

• Χημική διάβρωση
• Ανάπτυξη μικροοργανισμών
• Τριβή κατά τη διαδικασία εγκατάστασης

Ωστόσο, τα γεωυφάσματα είναι πιο επιρρεπή σε απόφραξη και μηχανική βλάβη εάν δεν είναι ειδικά προσαρμοσμένα στον τύπο του εδάφους και στις συνθήκες εγκατάστασης.

Πρότυπα σχεδιασμού και προδιαγραφές

Οι μηχανικοί βασίζονται σε διεθνώς αναγνωρισμένα πρότυπα, όπως:

• ASTM D6637 - Ιδιότητες εφελκυσμού γεωπλεγμάτων
• ASTM D4595 - Ιδιότητες γεωυφάσματος σε εφελκυσμό
• ISO 10319 - Δοκιμές εφελκυσμού μεγάλου πλάτους

Εγχειρίδια FHWA NHI για τις ενισχυμένες εδαφικές κατασκευές

Τα πρότυπα αυτά ενισχύουν το γεγονός ότι τα γεωπλέγματα και τα γεωυφάσματα αποτελούν διακριτά στοιχεία σχεδιασμού.

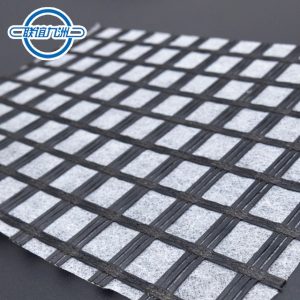

Μπορούν τα γεωπλέγματα και τα γεωυφάσματα να χρησιμοποιηθούν μαζί;

Ναι, και σε πολλές περιπτώσεις, η συνδυασμένη χρήση των δύο παρέχει ανώτερα αποτελέσματα.

Οι συνήθεις συνδυασμοί που αποτελούνται από πολλαπλά συστατικά περιλαμβάνουν:

Η θεμελίωση του δρόμου ενισχύεται, αυτό επιτυγχάνεται με ένα γεωπλέγμα που παρέχει δομική υποστήριξη, ενώ χρησιμοποιείται ένα γεωύφασμα που είναι ξεχωριστό και διαθέτει φίλτρο.

Συστήματα που συγκρατούν τοίχους, οι οποίοι έχουν επίσης τη λειτουργία της μεταφοράς φορτίων, ενώ παράλληλα ελέγχουν τη διάβρωση.

Σταθεροποίηση του εδάφους με μαλακά μέσα, γεγονός που καθιστά αναγκαία τη διάκριση μεταξύ των δύο.

Ο συνδυασμός και των δύο ουσιών αυξάνει την ανθεκτικότητα του συστήματος και μειώνει το μακροπρόθεσμο κόστος συντήρησης.

Σκέψεις κόστους και αξία κύκλου ζωής

Από την άποψη της τιμής ανά μονάδα:

• Τα γεωυφάσματα είναι συνήθως πιο προσιτά αρχικά.
• Τα γεωπλέγματα είναι συνήθως ακριβότερα ανά τετραγωνικό μέτρο.

Ωστόσο, η ανάλυση των δαπανών του κύκλου ζωής συνήθως συνηγορεί υπέρ των γεωπλεγμάτων ή των συνδυασμένων συστημάτων λόγω:

• Μείωση του πάχους της στρώσης αδρανών υλικών
• Αυξημένη κατανομή βελτιωμένων φορτίων
• Παρατεταμένη διάρκεια ζωής του οδοστρώματος ή της δομής

Η πιο αποτελεσματική και οικονομικά αποδοτική λύση είναι σπάνια το φθηνότερο υλικό, αλλά είναι αυτή που μεγιστοποιεί την απόδοση με την πάροδο του χρόνου.

Συνήθεις παρανοήσεις

Παρανόηση 1: Θεωρείται ότι τα γεωπλέγματα και τα γεωυφάσματα υποκαθιστούν το ένα το άλλο.

Στην πραγματικότητα, αντιμετωπίζουν διαφορετικά ζητήματα που σχετίζονται με τη μηχανική και δεν πρέπει να αντικατασταθούν χωρίς πλήρη επανασχεδιασμό.

Παρανόηση 2: Είναι πάντα επωφελές να έχετε μεγαλύτερη αντοχή σε εφελκυσμό.

Η αλληλεπίδραση με το έδαφος και οι συνθήκες εγκατάστασης έχουν συνήθως μεγαλύτερη σημασία όσον αφορά την αντοχή σε εφελκυσμό.

Παρανόηση 3: Μια συνθετική γεώσφαιρα είναι επαρκής για όλες τις χρήσεις.

Οι σύνθετες εδαφικές συνθήκες απαιτούν συχνά συστήματα πολλαπλών λειτουργιών.

Μελλοντικές τάσεις στα γεωσυνθετικά

Ο κλάδος των γεωσυνθετικών προχωρά προς:

• Συνδυασμοί πολυμερών υψηλής απόδοσης που έχουν αυξημένη μακροζωία
• Υλικά προσανατολισμένα στην αειφορία, συμπεριλαμβανομένων των επαναχρησιμοποιήσιμων πολυμερών.
• Έξυπνη γεωσύνθεση που έχει την ικανότητα να παρατηρεί.
• Προσεγγίσεις σχεδιασμού βάσει επιδόσεων που αντικαθιστούν τους υποχρεωτικούς κανόνες.

Η ενσωμάτωση ψηφιακών εργαλείων σχεδιασμού και μοντέλων κύκλου ζωής επηρεάζει επίσης τη μελλοντική επιλογή υλικών.

Περίληψη: Βασικές διαφορές με μια ματιά

Γεωπλέγματα = δομική ενίσχυση

Γεωυφάσματα = υδραυλικός έλεγχος και έλεγχος διαχωρισμού

Η επιλογή εξαρτάται από τη μηχανική λειτουργία, όχι από την εμφάνιση

Η κατανόηση αυτών των διαφορών είναι απαραίτητη για τον ασφαλή, οικονομικό και ανθεκτικό σχεδιασμό των υποδομών.

Όψη	Γεωπλέγματα	Γεωυφάσματα
Κύρια λειτουργία	Ενίσχυση εδάφους	Διαχωρισμός, διήθηση, αποστράγγιση
Δομή	Ανοιχτό πλέγμα	Υφασμένο ή μη υφασμένο ύφασμα
Κατανομή φορτίου	Εξαιρετικό	Περιορισμένη
Διήθηση	Δεν έχει σχεδιαστεί για διήθηση	Βασική λειτουργία
Τυπικό κόστος	Υψηλότερη	Κάτω
Καλύτερη χρήση	Δομική σταθεροποίηση	Διαχωρισμός του εδάφους και αποστράγγιση
Συνδυασμένη χρήση	Εξαιρετικά αποτελεσματικό	Εξαιρετικά αποτελεσματικό

ΣΥΧΝΈΣ ΕΡΩΤΉΣΕΙΣ: Γεωπλέγμα vs Γεωύφασμα

1. Είναι το υλικό που χρησιμοποιείται για την κατασκευή γεωπλεγμάτων πιο ισχυρό από το υλικό που χρησιμοποιείται για την κατασκευή γεωυφασμάτων;

Σε περιπτώσεις όπου η τάση χρησιμοποιείται για την ενίσχυση ενός υλικού, ναι. Τα γεωπλέγματα έχουν σχεδιαστεί ειδικά για να μεταφέρουν φορτία και να ενισχύουν το έδαφος.

2. Μπορεί να χρησιμοποιηθεί γεωύφασμα αντί για γεωπλέγμα;

Όχι. Τα γεωυφάσματα δεν διαθέτουν τον ίδιο μηχανισμό ενίσχυσης που μοιάζει με κονίαμα όπως τα γεωπλέγματα.

3. Η οδοποιία στον ώμο θα είναι πιο διαδεδομένη;

Γεωπλέγματα ως ενισχύσεις- γεωυφάσματα ως διαχωριστικά. Τα πιο αποτελεσματικά αποτελέσματα επιτυγχάνονται όταν και τα δύο χρησιμοποιούνται σωστά.

4. Οι βαρυτικές τάφροι επιτρέπουν στο νερό να περάσει μέσα από αυτές;

Ναι, μέσα από τα ανοίγματά τους, αλλά δεν προορίζονται για να φιλτραριστούν.

5. Πόσο διαρκούν τα γεωπλέγματα και τα γεωυφάσματα;

Όταν κατασκευάζονται και τοποθετούνται κατάλληλα, μπορούν να έχουν διάρκεια ζωής πάνω από 50-100 χρόνια σε υπόγειες συνθήκες.

Συμπέρασμα

Η διάκριση μεταξύ ενός γεωπλέγματος και ενός γεωυφάσματος είναι αξιοσημείωτη - είναι ζωτικής σημασίας. Το ένα προάγει την εφελκυστική αντοχή του εδάφους, το άλλο ρυθμίζει τη συμπεριφορά του εδάφους μέσω της αποστράγγισης και της διαίρεσης.

Η κατανόηση αυτής της διάκρισης είναι ζωτικής σημασίας για τους μηχανικούς, τους εργολάβους και τους επαγγελματίες του τομέα των προμηθειών που θέλουν να κατασκευάσουν υποδομές υψηλής απόδοσης με μακροπρόθεσμη συμπεριφορά που είναι προβλέψιμη.
