Άρθρο Περίληψη:
Στα έργα που περιλαμβάνουν γεωτεχνική και πολιτική μηχανική, οι λέξεις γεωπλέγμα και γεωύφασμα συχνά συνδυάζονται και, σε ορισμένες περιπτώσεις, παρερμηνεύονται ως εναλλάξιμες.
Ωστόσο, η έγκυρη βιβλιογραφία, όπως το βιβλίο του Koerner Designing with Geosynthetics, τα πρότυπα ASTM για τα γεωσυνθετικά και οι κατευθυντήριες γραμμές της FHWA για το σχεδιασμό οδοστρωμάτων, διαφοροποιούν τα δύο αυτά υλικά όσον αφορά τις δομικές τους ιδιότητες, τη μηχανική τους συμπεριφορά και τη λειτουργική τους απόδοση.
Με βάση τη λεπτομερή περιγραφή, προσδιορίζει αν το γεωπλέγμα είναι το ίδιο με το γεωύφασμα, μελετώντας τη σύνθεση του υλικού τους, τους μηχανισμούς μεταφοράς φορτίου, τις μηχανικές λειτουργίες τους, τα σενάρια εφαρμογής τους και τις εκτιμήσεις σχεδιασμού τους.
Αντί να παρέχει μια απλή σύγκριση, το παρόν άρθρο παρέχει ένα τεχνικά τεκμηριωμένο πλαίσιο που μπορεί να χρησιμοποιηθεί από μηχανικούς, εργολάβους και ιδιοκτήτες έργων για την επιλογή της κατάλληλης γεωσυνθετικής λύσης για πραγματικά ζητήματα υποδομής.
Εισαγωγή: Γεωπλέγματα: Γιατί υπάρχει σύγχυση μεταξύ γεωπλέγματος και γεωυφάσματος;
Το ερώτημα "Είναι το γεωπλέγμα το ίδιο με το γεωύφασμα;" συναντάται συχνά σε φόρουμ αφιερωμένα στη μηχανική, την προμήθεια, ακόμη και σε προσφορές για έργα. Αυτή η παρανόηση είναι κατανοητή. Και τα δύο υλικά αποτελούν μέρος της ευρύτερης οικογένειας των γεωσυνθετικών- είναι και τα δύο πολυμερικής φύσης και έχουν χρησιμοποιηθεί ευρέως στη σταθεροποίηση του εδάφους και την ενίσχυση των υποδομών.
Από μη επαγγελματική άποψη, συχνά τοποθετούνται σε θέσεις που είναι παρόμοιες με το προφίλ του εδάφους και φαίνεται να έχουν την ίδια οπτική εμφάνιση όταν τοποθετούνται στο χώρο.
Ωστόσο, στην επαγγελματική γεωτεχνική πρακτική, το γεωπλέγμα και το γεωύφασμα είναι θεμελιωδώς ανόμοια υλικά που προορίζονται να εκπληρώνουν διαφορετικές λειτουργίες.
Η αντιμετώπισή τους ως υποκατάστατα μπορεί να οδηγήσει σε δομές με χαμηλή απόδοση, πρώιμες αποτυχίες ή επιπλέον κόστος. Η διάκριση αυτή έχει ιδιαίτερη σημασία σε εφαρμογές όπως η ενίσχυση της βάσης του δρόμου, οι τοίχοι αντιστήριξης, τα αναχώματα και οι διατάξεις ελέγχου της διάβρωσης.
Για να απαντήσουμε επαρκώς στο ερώτημα, πρέπει να υπερβούμε το επιφανειακό επίπεδο και να διερευνήσουμε πώς κάθε υλικό αλληλεπιδρά με το έδαφος, κατανέμει την πίεση και έχει μακροπρόθεσμη επίδραση στη δομική σταθερότητα.
Τι είναι τα γεωσυνθετικά; Ένα απαραίτητο θεμέλιο
Πριν αξιολογήσετε άμεσα το γεωπλέγμα και το γεωύφασμα, είναι σημαντικό να κατανοήσετε την ευρύτερη κατηγορία ομπρέλας στην οποία ανήκουν. Τα γεωσυνθετικά είναι συνθετικά προϊόντα που προέρχονται από πολυμερή υλικά τα οποία χρησιμοποιούνται σε συνδυασμό με χώμα, βράχο ή άλλο γεωτεχνικό υλικό κατά τη διάρκεια των τεχνικών έργων.
Σύμφωνα με τα πρότυπα ορολογίας ISO 10318 και ASTM, τα γεωσυνθετικά αποτελούνται από πολλαπλούς τύπους προϊόντων, συμπεριλαμβανομένων των γεωυφασμάτων, των γεωπλεγμάτων, των γεωμεμβρανών, των γαιών και των γεωσύνθετων υλικών. Κάθε κατηγορία χαρακτηρίζεται από το μοναδικό φυσικό της σχήμα καθώς και από τον επιδιωκόμενο μηχανικό σκοπό της.
Αυτή η ταξινόμηση έχει σημαντική σημασία: ενώ το γεωπλέγμα και το γεωύφασμα δεν θεωρούνται παραλλαγές του ίδιου προϊόντος, αντίθετα θεωρούνται ως ξεχωριστές κατηγορίες σε ένα ευρύτερο σύστημα σχεδιασμού υλικών, καθένα από τα οποία έχει διαφορετικό σκοπό στις μηχανικές εφαρμογές.
Τι είναι το γεωύφασμα;
- Σύνθεση του υλικού και διαδικασία κατασκευής
Το γεωύφασμα είναι ένα ύφασμα που είναι διαπερατό και αποτελείται από συνθετικά πολυμερή όπως το πολυπροπυλένιο ή ο πολυεστέρας. Κατασκευάζεται σε διάφορες μορφές, συμπεριλαμβανομένων των υφαντών, των μη υφαντών και των πλεκτών, οι οποίες καταλήγουν σε ένα συνεχές δομικό φύλλο. Η υφαντική φύση των γεωυφασμάτων τους επιτρέπει να αλληλεπιδρούν με τα συστατικά του εδάφους σε μικροκλίμακα, γεγονός που επιτρέπει τη λειτουργία της διήθησης και του διαχωρισμού.

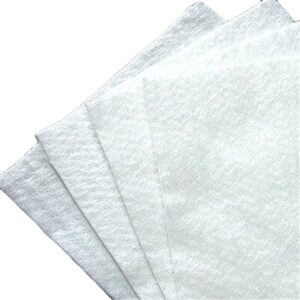

Μη υφασμένα γεωυφάσματα δημιουργούνται συνήθως με τη χρήση βελόνας ή με τη χρήση θερμικών μεθόδων, οι οποίες δημιουργούν ένα ύφασμα που μοιάζει με τσόχα με υψηλή διαπερατότητα. Υφαντά γεωυφάσματα, ωστόσο, δημιουργούνται με τη διασταύρωση του υφάσματος, η οποία έχει ως αποτέλεσμα υψηλότερη αντοχή σε εφελκυσμό αλλά χαμηλότερη επιμήκυνση.
- Οι βασικές λειτουργίες των γεωμεμβρανών που σχετίζονται με τη μηχανική αναφέρονται παρακάτω
Τα γεωυφάσματα χρησιμοποιούνται κυρίως για τη διαίρεση, την αποστράγγιση, τη διήθηση και την προστασία. Η ικανότητά τους να διευκολύνουν τη διέλευση του νερού, διατηρώντας παράλληλα τα σωματίδια του εδάφους, τα καθιστά απαραίτητα σε περιπτώσεις όπου η μηχανική σταθερότητα του εδάφους είναι εξίσου σημαντική με την υδραυλική του απόδοση.
Στα συστήματα οδοστρωμάτων, τα γεωυφάσματα χρησιμοποιούνται για να αποτρέψουν τη συνένωση του εδάφους του υποβάθρου και των στρώσεων αδρανών υλικών. Σε συστήματα αποστράγγισης, λειτουργούν ως φίλτρο που περιβάλλει σωλήνες ή στρώματα λίθων. Στον έλεγχο της διάβρωσης, διατηρούν την επιφάνεια του εδάφους ενώ επιτρέπουν την ανάπτυξη της βλάστησης.
Τι είναι το γεωπλέγμα;
- Δομική γεωμετρία και μηχανισμός μεταφοράς φορτίου
Το γεωπλέγμα είναι ένα συνθετικό υλικό που αποτελείται από ανοικτές, πλέγμα-όπως οι δομές που σχηματίζονται από διασταυρούμενες κορδέλες. Σε αντίθεση με τα γεωυφάσματα, τα γεωπλέγματα δεν αποτελούνται από ένα ενιαίο συνεχές στρώμα. Αντιθέτως, διαθέτουν μεγάλα ανοίγματα που επιτρέπουν στο χώμα ή σε άλλα σωματίδια να αλληλεπιδρούν μηχανικά με το πλέγμα.
Τα γεωπλέγματα δημιουργούνται συνήθως με μεθόδους εξώθησης, ύφανσης ή συγκόλλησης και μπορεί να έχουν μονοαξονική, διαξονική ή τριαξονική σύνθεση, ανάλογα με την κατεύθυνση της εφελκυστικής τους αντοχής.
- Οι κεντρικές λειτουργίες του Core Engineering σε σχέση με τα γεωπλέγματα
Ο πρωταρχικός σκοπός ενός γεωπλέγματος είναι η ενίσχυση του εδάφους. Μέσω της μηχανικής ασφάλισης και της αντίστασης που είναι εφελκυστική, τα γεωπλέγματα αυξάνουν την κατανομή των φορτίων, μειώνουν τη μετακίνηση του εδάφους πλευρικά και αυξάνουν τη χωρητικότητα των εδαφικών κατασκευών.
Τα γεωπλέγματα χρησιμοποιούνται συχνά σε τοίχους με βάση το έδαφος, πρανή, επιχώματα και σχεδιασμούς βάσεων οδών, όπου η εφελκυστική αντοχή και η μακροχρόνια αντίσταση του εδάφους είναι υψίστης σημασίας.
Είναι το ίδιο το γεωπλέγμα και το γεωύφασμα; Άμεση απάντηση
Από άποψη προτύπων και μηχανικής, το γεωπλέγμα δεν είναι ταυτόσημο με το γεωύφασμα. Παρά το γεγονός ότι και τα δύο είναι συνθετικά, έχουν διαφορετικά χαρακτηριστικά:
- Φυσική σύνθεση
- Μηχανική συμπεριφορά
- Η κύρια λειτουργία της πρωτογενούς μηχανικής είναι.
- Ο μηχανισμός αλληλεπίδρασης με το έδαφος.
- Κοινές προσεγγίσεις σχεδιασμού
Η διάκριση των δύο είναι παρόμοια με την αντιμετώπιση του χάλυβα οπλισμού και του σκυροδέματος ως εναλλάξιμων, επειδή και τα δύο χρησιμοποιούνται σε δομικά συστήματα.
Βασικές διαφορές μεταξύ γεωπλέγματος και γεωυφάσματος
| Όψη | Γεωπλέγματα | Γεωυφάσματα |
| Δομή | Ανοιχτό πλέγμα με ανοίγματα | Συνεχές φύλλο υφάσματος |
| Κύρια λειτουργία | Ενίσχυση | Διαχωρισμός, διήθηση |
| Μεταφορά φορτίου | Μηχανική μανδάλωση | Τριβή και περιορισμός |
| Διαπερατότητα νερού | Υψηλή (ανοικτή δομή) | Ελεγχόμενη διαπερατότητα |
| Τυπική αντοχή Μετρική | Αντοχή σε εφελκυσμό σε χαμηλή παραμόρφωση | Αντοχή σε εφελκυσμό και διάτρηση |
Μηχανική συμπεριφορά σε εδαφικά συστήματα
Μία από τις κύριες διαφορές μεταξύ γεωπλέγματος και γεωυφάσματος έγκειται στον τρόπο με τον οποίο αλληλεπιδρούν με το έδαφος γύρω τους. Τα γεωπλέγματα εξαρτώνται από τη σύμπλεξη των σωματιδίων, η οποία προκαλεί την κατάληψη των χώρων μεταξύ των πλεγμάτων από το αδρανές υλικό. Αυτό δημιουργεί ένα σύνθετο έδαφος που μπορεί να φέρει μεγαλύτερο βάρος σε μεγαλύτερη επιφάνεια.
Αντίθετα, τα γεωυφάσματα έχουν αλληλεπίδραση κυρίως επιφανειακή. Ενώ έχουν αντοχή σε εφελκυσμό συγκρίσιμη με εκείνη του χάλυβα, η συμπεριφορά τους όσον αφορά την επιμήκυνση και την τάση-παραμόρφωση δεν είναι κατάλληλη για χρήση σε εφαρμογές υψηλής πυκνότητας.
Η διαφορά αυτή ευθύνεται για το γεγονός ότι τα γεωπλέγματα έχουν μεγαλύτερη παρουσία στις εδαφικές κατασκευές που ενισχύονται με γεωυφάσματα, ενώ τα γεωυφάσματα είναι πιο δημοφιλή για τις υδραυλικές και διαχωριστικές τους λειτουργίες.
Σενάρια εφαρμογής: Πότε να χρησιμοποιήσετε κάθε υλικό;
- Κατασκευή δρόμων και αυτοκινητοδρόμων
Σε μη ασφαλτοστρωμένους και ασφαλτοστρωμένους δρόμους, τα γεωπλέγματα χρησιμοποιούνται συνήθως στη στρώση βάσης για να αυξήσουν την ικανότητα αντοχής του βάρους και να μειώσουν τις αυλακώσεις. Αντίθετα, τα γεωυφάσματα χρησιμοποιούνται κάτω από τη στρώση βάσης για να αποτρέψουν τη μόλυνση του εδάφους από τα λεπτότερα εδάφη του υπεδάφους.
Πολλά βελτιστοποιημένα σχέδια χρησιμοποιούν και τα δύο υλικά, με το καθένα να επιτελεί συμπληρωματικό ρόλο αντί για ανταγωνιστικές λειτουργίες.
- Διατήρηση τοίχων και διαμερισμάτων
Τα ενισχυμένα εδαφικά τοιχώματα αποτελούνται κυρίως από γεωπλέγματα λόγω της εφελκυστικής τους αντοχής και της μεγάλης διάρκειας ζωής τους. Τα γεωυφάσματα μπορούν ακόμη να χρησιμοποιηθούν για την αποστράγγιση και τη διήθηση κάτω από την επιφάνεια του τοίχου, αλλά δεν μπορούν να χρησιμοποιηθούν ως το κύριο στοιχείο ενίσχυσης.
Συνδυασμένη χρήση: Γεωπλέγματα: Γεωπλέγμα και γεωύφασμα σε γεωσύνθετα υλικά
Οι σύγχρονες γεωτεχνικές λύσεις χρησιμοποιούν όλο και περισσότερο γεωσύνθετα υλικά, τα οποία συνδυάζουν γεωπλέγματα και γεωυφάσματα σε ένα ενιαίο προϊόν. Τα συστήματα αυτά αξιοποιούν την ικανότητα ενίσχυσης των γεωπλεγμάτων και τη λειτουργία διήθησης ή διαχωρισμού των γεωυφασμάτων, προσφέροντας αποτελεσματικότητα στην εγκατάσταση και βελτιστοποίηση των επιδόσεων.
| Λειτουργία | Υλική συμβολή |
| Ενίσχυση | Συστατικό γεωπλέγματος |
| Διήθηση | Στοιχείο γεωυφάσματος |
| Αποδοτικότητα εγκατάστασης | Ολοκληρωμένη δομή |
Σκέψεις κόστους και απόδοση κύκλου ζωής
Από οικονομική άποψη, τα γεωυφάσματα είναι συνήθως λιγότερο ακριβά ανά τετραγωνικό μέτρο από τα γεωπλέγματα. Ωστόσο, η ανάλυση του κόστους του κύκλου ζωής δείχνει συνήθως ότι η επιλογή του κατάλληλου υλικού για την κατάλληλη λειτουργία έχει μεγαλύτερη μακροπρόθεσμη αξία από την ελαχιστοποίηση του αρχικού κόστους του υλικού.
Η λανθασμένη αντικατάσταση στοιχείων -για παράδειγμα, η χρήση γεωυφάσματος για την αντικατάσταση γεωπλέγματος ή η μη συνεκτίμηση του κόστους των υλικών- μπορεί να οδηγήσει σε πρόωρη συντήρηση ή δομική αστοχία, με αποτέλεσμα πολύ μεγαλύτερα έξοδα από την αρχική εξοικονόμηση.
Συνήθεις παρανοήσεις στην πρακτική του κλάδου
Μια ευρέως διαδεδομένη παρανόηση είναι ότι μια υψηλότερη βαθμολογία ελαστικότητας καθιστά αυτόματα ένα γεωύφασμα ικανό για ενίσχυση. Στην πράξη, η αντοχή σε εφελκυσμό από μόνη της δεν αρκεί για να καθορίσει την απόδοση των ενισχύσεων- η συμπεριφορά της τάσης, η γεωμετρία του ανοίγματος και η αλληλεπίδραση μεταξύ του εδάφους και της κατασκευής είναι όλα κρίσιμα.
Μια άλλη κοινή παρανόηση είναι ότι τα γεωπλέγματα χρησιμεύουν ως φίλτρο. Παρά τον ανοικτό σχεδιασμό τους που επιτρέπει τη ροή του νερού μέσα από αυτά, δεν διαθέτουν τον έλεγχο των πόρων σε μικρή κλίμακα που είναι απαραίτητος για την αποτελεσματική διήθηση.
Πρότυπα και οδηγίες σχεδιασμού
Τα τεχνικά πρότυπα διακρίνουν συγκεκριμένα μεταξύ γεωπλεγμάτων και γεωυφασμάτων. Το ASTM D6637 αφορά την αντοχή σε εφελκυσμό των γεωπλεγμάτων, ενώ τα ASTM D4595 και ISO 10319 χρησιμοποιούνται συνήθως για τα γεωυφάσματα.
Οι μέθοδοι σχεδιασμού στις κατευθυντήριες γραμμές FHWA και AASHTO διαφοροποιούν τα δύο υλικά ως υλικά με διαφορετικές λειτουργίες.
Συχνές ερωτήσεις (FAQ)
Q1: Είναι το γεωπλέγμα πιο ισχυρό από το γεωύφασμα;
Τα γεωπλέγματα έχουν συνήθως υψηλότερη εφελκυστική αντοχή σε χαμηλή τάση και είναι ειδικά σχεδιασμένα για να ενισχύονται, καθιστώντας τα πιο ισχυρά στην ανάληψη φορτίων.
Ε2: Μπορεί το έδαφος από το έδαφος να αντικαταστήσει το έδαφος στα ορεινά;
Σε περιπτώσεις όπου χρησιμοποιούνται ενισχύσεις, τα γεωυφάσματα συνήθως δεν μπορούν να ανταγωνιστούν τα γεωπλέγματα λόγω των διαφορών στον τρόπο μεταφοράς τους.
Ε3: Χρησιμοποιείται ο συνδυασμός γεωπλέγματος και γεωυφάσματος;
Ναι. Πολλά σχέδια δρόμων και λιθόστρωτων έχουν διπλό σκοπό: επιτυγχάνουν ταυτόχρονα διαχωρισμό και ενίσχυση.
Q4: Ποιο είναι πιο επωφελές για την αποστράγγιση;
Τα γεωυφάσματα είναι πιο αποτελεσματικά στην πρόληψη της διάβρωσης και της αποστράγγισης του εδάφους- η ελεγχόμενη κατανομή των πόρων τους είναι ευεργετική.
Ε5: Πώς επιλέγουν οι επαγγελματίες μηχανικοί μεταξύ αυτών;
Η επιλογή βασίζεται στη λειτουργία, τις εδαφικές συνθήκες, τις απαιτήσεις φορτίου και τα ισχύοντα πρότυπα σχεδιασμού - όχι μόνο στην εμφάνιση ή το κόστος.
Συμπέρασμα: Η κατανόηση της διαφοράς είναι μια σχεδιαστική αναγκαιότητα
Λοιπόν, είναι το γεωπλέγμα το ίδιο με το γεωύφασμα; Η οριστική απάντηση είναι αρνητική. Ενώ και τα δύο υλικά ανήκουν στην οικογένεια των γεωσυνθετικών, συνήθως εξυπηρετούν διαφορετικούς σκοπούς στη μηχανική. Τα γεωπλέγματα αυξάνουν την αντοχή του εδάφους σε εφελκυσμό και τη σύμπλεξη, ενώ τα γεωυφάσματα ρυθμίζουν το διαχωρισμό, τη διήθηση και την αποστράγγιση.
Για όσους ασχολούνται με τη μηχανική, την κατασκευή και τη λήψη αποφάσεων σχετικά με τις υποδομές, η κατανόηση της διάκρισης δεν είναι απλώς ακαδημαϊκή. Είναι ζωτικής σημασίας για έναν ασφαλή, αποτελεσματικό και ανθεκτικό σχεδιασμό.
