소개 소개: 현대 인프라에서 PP 이축 지오그리드의 전략적 역할

빠르게 성장하는 시장, 특히 중국에서 PP(폴리프로필렌) 이축 지오그리드는 도로 건설, 사면 보호, 벽체 유지 및 제방에 사용되는 토목 합성 재료의 핵심 구성 요소로 자리 잡았습니다. 도시화된 인구, 인프라, 비용 효율적이면서도 내구성이 뛰어난 솔루션에 대한 수요가 2025년까지 계속 증가함에 따라 지오그리드 보강의 중요성이 커지고 있습니다.

인기의 이유는 무엇인가요? PP 이축 지오그리드?

이는 두 가지 방향(세로 및 가로)으로 재료의 인장 강도를 증가시켜 토양 또는 다른 골재와 더 강하게 결합할 수 있도록 합니다.

이 물질(폴리프로필렌)은 내화학성, 장기 안정성, 자외선이나 환경에서의 안정성을 가지고 있습니다.

중국 제조업체들은 생산 능력을 향상시켜 국제 표준(ISO, CE)을 충족하고 고성능 제품을 제공하면서 경쟁력 있는 가격을 제시하고 있습니다.

이 2025년 종합 가이드에서는 이에 대해 설명합니다:

  • PP 이축 지오그리드의 기술적 정의 및 생성.
  • 주요 속성 및 원칙
  • 중국 및 글로벌 기술의 대규모 사용
  • 사양 및 선택 기준
  • 설치, 품질 관리 및 수명 연장
  • 중국 제조업체 및 주요 제품 라인
  • 트렌드, 어려움, 기대치

PP 이축 지오그리드란? 제조, 구조 및 역학

  1. 정의 및 필수 구성

PP 이축 지오그리드 은 폴리프로필렌으로 만든 합성 소재로, 압출을 통해 가공되어 구멍, 펀치, 이축 연신(즉, 세로 + 가로)이 생깁니다.

격자형 디자인에 양방향으로 향하는 리브가 있어 인장 강도가 높고 토양과의 효과적인 상호작용을 촉진하는 메시가 만들어집니다.

페이청 리안이 (중국 제조업체)는 사각형 구멍의 기하학적 구조와 기하학적 구조의 노드 디자인이 토양 또는 입상 충진재와의 상호 작용을 극대화하여 결합 강도를 향상시킨다고 말했습니다.

  1. 제조 프로세스

PP 이축 지오그리드 제조의 핵심 단계는 일반적으로 다음과 같습니다:

  • 압출: 폴리프로필렌 수지를 녹인 다음 평평한 시트로 압출합니다.
  • 펀칭: 시트는 규칙적인 구성으로 구멍 또는 구멍을 만드는 패턴으로 압출됩니다.
  • 양축 스트레칭: 시트를 먼저 세로 방향으로 늘린 다음 가로 방향으로 늘립니다. 이렇게 하면 분자 사슬의 방향이 바뀌고 리브의 강도가 증가합니다.
  • 냉각 및 유지 관리: 그리드는 이 구성에서 늘어나고 유지되며 때때로 모양을 유지하고 기계적 특성을 개선하기 위해 가열됩니다.

이 공정은 높은 탄성률과 낮은 신축성 특성을 생성하여 이축 지오그리드를 토양 강화에 유리하게 만듭니다. 예를 들어, 태안 현대 플라스틱은 TMP 이축 지오그리드가 양방향에서 가장 큰 인장 강도를 가지며 노드의 효율성과 치수 안정성이 일정하다고 말합니다.

  1. 소재 속성: 폴리프로필렌을 선택한 이유는 무엇인가요?

PP는 이축 지오그리드 제작에 일반적으로 사용되는데, 그 이유는 이점이 있기 때문입니다:

내화학성: PP는 산, 알칼리, 염분 등 토양에 존재하는 많은 독성 화학 물질에 대한 내성이 있습니다.

낮은 크립: PP 지오그리드는 올바르게 설계하면 하중을 가했을 때 장기적인 강도를 유지할 수 있습니다.

경량: 휴대가 간편하고 손잡이가 심플합니다.

효과: 다른 폴리머는 가격 대비 성능 비율이 좋지 않지만 PP는 좋은 편입니다.

재활용 가능성: PP를 재사용할 수 있어 장기적인 인프라 문제를 해결할 수 있습니다.

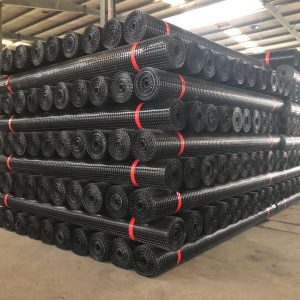

포토뱅크 51

PP 이축 지오그리드의 기계적 및 물리적 특성

적절한 지오그리드 유형을 결정하려면 기계적 특성을 이해하는 것이 중요합니다.

  1. 인장 강도 및 거동

세로 방향과 가로 방향의 인장 강도는 중요한 특성으로 간주됩니다.

일반적으로 중국산 제품의 파단 연신율은 강도가 높을수록 낮습니다(보통 13~16%).

  1. 정션의 효율성과 유연성을 모두 고려합니다.

접합 효율은 노드(리브가 교차하는 부분)가 부하 전달에 참여하는 정도이며, 고품질 제품의 경우 일반적인 값은 약 90%입니다.

굴곡 강성(리브의 강성)은 또 다른 측정값으로, 강성이 증가하면 하중 분포가 증가하지만 순응도가 감소할 수도 있습니다.

  1. 조리개의 안정성과 내구성

조리개 안정성(하중을 받는 개구부의 변형에 대한 저항력)은 매우 중요하며, 조리개가 무너지면 토양 인터록이 저하됩니다.

장기적인 안정성: 일부 공급업체는 이 속성을 전문으로 하는 테스트에서 PP 이축 지오그리드를 설치한 후 95%의 유효 유지율을 보였다고 주장합니다.

다른 속성으로는 중국 지오그리드의 노화에 대한 저항력을 높이기 위한 자외선 차단 및 카본 블랙 통합이 있습니다.

중국 PP 이축 지오그리드의 주요 응용 분야 및 사용 사례

PP 이축 지오그리드는 토목 공학 및 인프라를 위한 다양한 프로젝트에 일반적으로 사용됩니다. 주요 용도는 다음과 같습니다:

  1. 기본 도로 및 철도 건설

가장 중요한 용도 중 하나는 도로와 철로의 하부 기반을 강화하는 것입니다.

엔지니어는 지오그리드 층을 세분화된 바닥 아래 또는 내부에 배치함으로써 하중 분포를 개선하고 지반의 변형을 줄이며 포장 도로의 수명을 늘릴 수 있습니다.

중국 제조업체는 교통량이 많고 토양이 좋은 곳(예: 30kN, 40kN)을 지탱할 수 있는 강력한 지오그리드를 제작합니다.

  1. 경사면 안정화 및 유지 구조

경사면에서 이축 지오그리드는 채움의 저항력을 높이고 미끄러짐을 방지하며 침식 제어에도 유용합니다.

옹벽에서 지오그리드 층은 되메우기가 빠져나가는 것을 방지하고 토압을 낮추며 구조물의 안정성을 높이는 장벽 역할을 합니다.

  1. 통로 및 연약 토양 지원

연약한 토양 지역에서는 지오그리드가 복합 토양-지오그리드 구조를 형성하여 약한 지반을 보강할 수 있습니다.

또한 차동 침하를 줄이고 하중 지지 효율을 높이는 데 도움이 됩니다.

  1. 침식 및 매립 애플리케이션 제어

주된 목적은 아니지만 PP 이축 지오그리드는 토양을 유지하고 표면의 움직임을 줄여 침식을 제어하는 데 기여할 수 있습니다.

매립지나 뚜껑에서 지오그리드는 무게의 분산을 촉진하고, 침하를 최소화하며, 토양의 무결성을 유지합니다.

  1. 기타 인프라 활동

공항, 주차 공간, 산업 시설: 지오그리드는 넓은 면적의 포장 도로를 보강합니다.

경사면 구조물: 지오그리드는 식물의 성장을 보완하는 역할을 합니다.

레일로 제한된 구역의 토양을 개선합니다.

포토뱅크 10

사양 및 선정 기준: 엔지니어링 가이드라인

특정 프로젝트에 대한 PP의 이축 지오그리드를 결정할 때 다음 요소가 중요합니다:

  1. 지질 공학 설계 필수 요소

지반의 강도, 토양의 종류, 예상 하중을 파악하기 위해 지반 조사를 수행합니다.

예상되는 힘(베어링, 교통량, 경사도)을 기반으로 레이어별 인장 하중을 추정합니다.

필요한 강도와 설계 길이를 충족하는 관련 지오그리드 등급(예: BX2020, BX3030)을 선택합니다.

  1. 지오그리드 기계 사양

인장 강도MD와 TD 모두에서 달성할 수 있는 최대 kN/m입니다.

신장: 연신율 값이 작을수록 강성이 높음을 나타내며, 2% 5% 스트레인 범위를 확인합니다.

노드의 효율성: 고효율 노드를 사용하면 부하를 효과적으로 전송할 수 있습니다.

조리개 높이는 토양의 입자 크기와 일치해야 하며 효과적인 연동을 보장해야 합니다. Feicheng Lianyi가 설명한 것처럼 개구부의 크기는 프로젝트 계획에 따라 조정할 수 있습니다.

  1. 견고성 및 환경 조건

제조업체의 사양서에서 자외선 저항성, 장기 동작 및 손상 저항성(예: 설치 후 유지 비율)을 확인합니다.

노출된 프로젝트의 경우, 노화 가능성을 평가하고 자외선 차단을 위해 카본 블랙 또는 기타 첨가제가 포함된 지오그리드를 고려하세요.

화학적으로 공격적인 토양의 경우 PP 등급이 적절한지 확인하세요.

  1. 롤 크기 및 취급

롤의 폭과 길이를 확인합니다: 중국 공급업체는 일반적으로 1~6미터의 폭과 75미터 이상의 길이를 제공합니다.

각 롤의 무게, 취급 물류, 설치 방법(고정, 겹침)을 검토합니다.

  1. 품질 보증 및 표준

국제 규칙(예: ASTM D6637, GRI-GG2) 또는 ISO 인증을 따르는 제품을 찾아보세요. 예를 들어 Feicheng Lianyi는 ISO 및 기타 품질 시스템을 준수한다고 명시하고 있습니다.

신축성, 인장 강도, 연신율, 접합 효율 및 장기 크리프 특성에 대한 데이터를 요청하세요.

현장 검증출생 후 롤의 무결성, 라벨 및 배치의 추적 가능성을 평가합니다.

설치 및 시공 모범 사례

PP 이축 지오그리드의 장기적인 성공을 위해서는 효과적인 설치가 중요합니다.

  1. 사이트 준비

땅을 파서 원하는 높이로 기울이고 수평을 유지하고 안정적인지 확인합니다.

의도한 밀도로 압축된 심토, 지오그리드로 배치하기 전에 연약한 부분을 안정화해야 할 수 있습니다.

필요한 경우 설치 중 지오그리드로 인한 손상을 최소화하기 위해 바닥재(예: 입상 흙)를 깔아줍니다.

  1. 지오그리드 접근 방식

의도한 정렬을 따라 지오그리드를 펼쳐서 MD 및 TD 벡터가 의도한 보강 경로와 일치하는지 확인합니다.

인접한 롤을 약 1m 정도 겹치는데, 디자인 사양에 따라 일반적으로 0.3m 이상 겹치는 것이 일반적입니다.

백필을 배치하는 동안 그리드가 움직이지 않도록 임시로 그리드를 고정하거나 말뚝을 박아 놓습니다.

  1. 백필

지오그리드 손상을 방지하기 위해 되메우기를 제어된 방식으로 배치: 덤프의 되메우기는 불도저를 사용하여 퍼뜨리고 날카로운 골재를 피하는 등 제어된 방식으로 배치했습니다.

디자인에 지정된 대로 충전재를 얇은 줄무늬로 압축하여(일반적으로 레이어당 150mm 이하) 리브의 손상을 최소화합니다.

지질 공학 설계에 규정된 일련의 다짐 테스트를 완료하여 필요한 밀도와 일관성을 확인합니다.

  1. 품질 보증 및 검증

설치하는 동안 지오그리드가 찢어지거나 구멍이 나거나 과도한 장력이 가해지거나 정렬이 잘못되었는지 주의하세요.

압축 후 샘플 위치에서 지오그리드를 육안으로 검사하고 풀 테스트를 수행하여 제대로 매립되었는지 확인합니다.

롤 번호, 겹침, 압축 데이터, 관찰된 손상 등 문서 설치의 매개변수를 문서화하세요.

내구성, 유지보수 및 장기적인 동작

  1. 일정한 크립 및 강도 유지

이축 지오그리드는 수십 년 이상 지속되는 인장력을 견딜 수 있도록 설계되었지만 엔지니어는 크리프(시간에 따른 변형)를 고려해야 합니다.

지오그리드 레이어를 설계할 때는 성능 저하 없이 운영 스트레스가 허용 가능한 범위 내에 있도록 설계하는 것이 중요합니다.

  1. 자외선, 내화학성 및 온도 저항성

햇빛에 노출되는 용도의 경우, 카본 블랙 또는 자외선 열화를 방지하는 안정제가 포함된 제품을 선택하세요.

화학적으로 공격적인 토양에서는 PP 지오그리드와 그 첨가제의 구성이 지역 토양 화학에 악영향을 미치지 않는지 확인하세요.

극심한 온도 변동(동결-해동)은 지오그리드의 성능에 악영향을 미칠 수 있으므로 장기적인 테스트 또는 문서화된 데이터를 고려해야 합니다.

  1. 검사 및 유지 관리

설치 후 노출된 지오그리드(예: 제방, 경사면)를 정기적으로 업데이트하여 UV의 손상, 노출 또는 노화 여부를 평가해야 합니다.

지오그리드에 장애(예: 찢어짐)가 발생하면 지오그리드 오버레이 또는 표적 보충제를 사용하는 등의 방법으로 해결할 수 있습니다.

수명 주기 관리를 지원하기 위해 설치, 상태 및 검사 결과에 대한 서면 문서를 유지하세요.

과제, 위험 및 이를 완화하는 방법

PP의 이축 지오그리드는 많은 장점이 있지만, 엔지니어와 전문가는 잠재적인 문제를 인식해야 합니다:

  1. 설치 중 손상

위험: 격렬한 되메우기, 날카로운 골재 또는 부주의한 취급은 리브나 노드에 악영향을 미칠 수 있습니다.

완화: 직원들은 공백을 메울 수 있는 적절한 방법을 교육받고, 충분한 중복성을 확보하며, 현장에서 테스트를 받게 됩니다.

  1. 추가 사항 및 장기적인 변경 사항

위험: 과도한 설계 응력이나 여분의 무게는 과도한 크리프를 유발하여 보강재의 효과를 떨어뜨릴 수 있습니다.

완화: 제조업체의 크리프 비율을 사용하고, 설계 변형을 제한하고, 여러 레이어 또는 추가 보강을 고려합니다.

  1. 환경 파괴

위험: 자외선 노출, 화학적 공격 또는 극한의 온도는 폴리머에 악영향을 미칠 수 있습니다.

완화: 자외선 안정화 품종을 표시하고, 화학적 호환성을 확인하고, 특정 환경 조건에 대한 재료의 용량을 평가합니다.

  1. 저품질 제품 또는 위조품

변형: 제조 품질은 가변적이며, 인증되지 않거나 품질이 낮은 지오그리드는 예상대로 작동하지 않을 수 있습니다.

완화신뢰할 수 있는 중국 제조업체와 협업하고, 테스트 문서(ASTM, ISO)를 요구하고, 포장 라벨을 검사하고, 배치 추적성을 따릅니다.

  1. 제품 비용과 성능의 균형이 맞아야 합니다.

비용: 저가의 지오그리드를 선택하면 조기 고장 또는 성능 저하로 이어질 수 있습니다.

완화: 분석의 수명 주기 비용, 장기적인 실행 가능성 및 교체 비용을 고려합니다.

2025년 중국 PP 이축 지오그리드 동향 및 전망

중국 PP 이축 지오그리드 시장에 대한 미래 지향적 분석은 몇 가지 향후 트렌드를 제시합니다:

지속 가능성: 재활용 PP 지오그리드에 대한 수요 증가와 친환경 생산 방식을 장려하는 공급업체.

더 강력하고 작은 제품: 무거운 인프라(도로, 철도)를 위한 새로운 등급은 제품의 인장 강도를 높이면서 연신율을 제어합니다.

스마트 지오신세틱스: 현장 신호와 변형을 통한 실시간 성능 모니터링의 부상.

대규모 인프라 수요: 중국의 교통, 도시화, 일대일로 프로젝트에 대한 막대한 지출로 인해 수요가 증가했습니다.

생산 최적화 및 현지 공급망 비용: 중국 제조업체들이 지속적으로 생산량을 늘리면서 토목 프로젝트인 국내외 프로젝트의 비용이 감소했습니다.

결론

주로 중국에서 생산되는 PP의 이축 지오그리드는 토양 안정화, 인프라 지원 및 대규모 토목 공학에 큰 영향을 미칩니다. 양방향 인장 강도, 긴 내구성 및 비용 효율성으로 도로, 경사면, 제방 및 구조물 지지대에 이상적입니다.

2025년을 위해 전문가들은 적절한 지오그리드 유형을 선택하고, 기계적 거동을 이해하고, 정밀하게 설치하고, 점검 및 유지보수를 통해 장기적인 성능을 유지하는 데 주의를 기울여야 합니다. 중국에서 평판이 좋은 제조업체와 협력하고, 최신 토목 합성 기술을 활용하고, 실제 세계와 관련된 설계 원칙을 준수함으로써 엔지니어와 프로젝트 소유자는 성능과 경제적 이점을 모두 얻을 수 있습니다.
