La géogrille triaxiale est un matériau géosynthétique de haute performance caractérisé par sa structure tridimensionnelle à ouverture hexagonale, conçue pour fournir un renforcement et une stabilisation supérieurs du sol. Vous trouverez ci-dessous une vue d'ensemble de la géogrille triaxiale. les processus de fabrication, applications, avantages, le contrôle de la qualitéet Feicheng Lianyi Engineering Plastics Co. Ltd.Le rôle de la Commission européenne dans l'avancement de cette technologie :

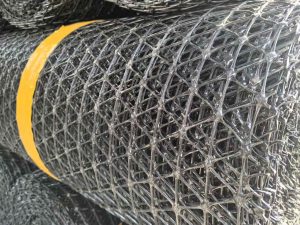

géogrille triaxiale 2
géogrille triaxiale

1. Processus de fabrication

Feicheng Lianyi utilise des techniques avancées d'ingénierie des polymères pour produire des géogrilles triaxiales, ce qui garantit la cohérence et la durabilité. Le processus comprend

  1. Sélection des matériaux:
    • Polypropylène (PP) sont choisies pour leur résistance à la traction, leur résistance chimique et leur flexibilité.
  2. Extrusion et formation de feuilles:
    • Les granulés de polymère sont fondus et extrudés en feuilles plates par des extrudeuses contrôlées avec précision.
  3. Coups de poing et étirements:
    • Poinçonnage: Les tôles sont perforées avec un motif d'ouverture hexagonal à l'aide de machines de poinçonnage de haute précision.
    • Orientation: Les feuilles poinçonnées sont étirées biaxialement (dans les directions longitudinale et transversale) sous une chaleur contrôlée afin d'aligner les molécules de polymère, ce qui améliore la résistance à la traction et la stabilité dimensionnelle.
  4. Réglage de la chaleur:
    • La géogrille étirée subit un traitement thermique pour fixer la structure moléculaire, ce qui garantit la résistance au fluage et aux contraintes environnementales.
  5. Revêtement (en option):
    • Pour les applications spécialisées, des revêtements (bitume, couches résistantes aux UV) sont appliqués pour améliorer l'adhérence avec l'asphalte ou résister à la dégradation due aux UV.
  6. Refendage et laminage:
    • Les produits finis sont coupés en rouleaux de taille standard (par exemple, 2-6 m de largeur, 30-50 m de longueur) pour faciliter le transport et l'installation.

Technologies clés:

  • Feicheng Lianyi emploie Lignes d'extrusion de conception allemande et fours d'étirage commandés par ordinateur pour une qualité de produit uniforme.
  • Propriétaire logiciel de conception d'ouvertures optimise la géométrie de la grille hexagonale pour la répartition des charges.

2. Applications

Les géogrilles triaxiales sont largement utilisées dans :

  • Construction de routes et de chemins de fer:
    • Renforcement de la base pour réduire l'orniérage et prolonger la durée de vie de la chaussée.
    • Stabilisation de la couche de fondation sur des sols meubles.
  • Stabilisation des pentes et des talus:
    • Prévient l'érosion du sol sur les pentes raides ou les murs de soutènement.
  • Ingénierie des décharges:
    • Renforce les systèmes de couverture et les couches de confinement des déchets.
  • Plates-formes pour l'exploitation minière et les travaux lourds:
    • Stabilise les routes d'accès et les voies de transport sous des charges extrêmes.
  • Aménagement paysager:
    • Favorise les toits verts et les structures de retenue végétalisées.

3. Les avantages

  • Amélioration de la répartition de la charge: La structure hexagonale répartit uniformément les contraintes, réduisant ainsi les défaillances localisées.
  • Haute résistance à la traction: Jusqu'à 30 kN/m (en fonction de la qualité), convenant aux applications lourdes.
  • Flexibilité: S'adapte aux surfaces irrégulières sans compromettre l'intégrité.
  • Résistance chimique: Inerte à l'alcalinité du sol, aux acides et aux hydrocarbures.
  • Longévité: Résiste à la dégradation par les UV, aux attaques biologiques et au fluage pendant plus de 50 ans.

4. Avantages par rapport aux géogrilles conventionnelles

Les géogrilles triaxiales et les géogrilles biaxiales sont toutes deux utilisées pour la stabilisation et le renforcement des sols, mais leurs conceptions structurelles et leurs caractéristiques de performance leur confèrent des avantages distincts dans des applications spécifiques. Voici une comparaison axée sur les géogrilles triaxiales et les géogrilles biaxiales. avantages des géogrilles triaxiales sur les géogrilles biaxiales à des fins de renforcement :

1. Différences de conception structurelle

  • Géogrille biaxiale:
    • Ouvertures rectangulaires ou carrées orientées en deux orientations principales (longitudinale et transversale).
    • La force est concentrée dans le sens de la machine (chaîne) et dans le sens transversal (trame).
  • Géogrille triaxiale:
    • Ouvertures hexagonales ou triangulaires destinées à répartir les charges multidirectionnel (trois axes ou plus).
    • Fabriqué à partir d'une feuille de polymère poinçonnée et étirée (par exemple, polypropylène) pour une résistance isotrope.

Avantages des géogrilles triaxiales pour le renforcement

① Meilleure répartition des charges

  • Les géogrilles triaxiales répartissent les contraintes de manière égale dans toutes les directionsminimiser les déformations localisées (par exemple, l'orniérage dans les chaussées).
  • Idéal pour les charges dynamiques (par exemple, autoroutes, aéroports) où les forces proviennent de plusieurs angles.
  • Les géogrilles biaxiales, bien que solides dans deux directions, peuvent être moins performantes dans des scénarios de contraintes non alignées.

② Interlock supérieur avec l'agrégat

  • Les ouvertures hexagonales créent une Verrouillage mécanique à 360 avec les particules de sol/agrégat, améliorant ainsi le confinement.
  • Les géogrilles biaxiales reposent sur des ouvertures rectangulaires, ce qui peut limiter l'efficacité du verrouillage dans les trajectoires de contrainte non linéaires.

③ Épaisseur réduite des agrégats

  • Les géogrilles triaxiales permettent des couches d'agrégats plus minces (jusqu'à 30% de réduction) tout en maintenant l'intégrité structurelle.
  • Cela permet de réduire les coûts des matériaux et les délais de construction par rapport aux géogrilles biaxiales, qui nécessitent souvent des couches plus épaisses pour des performances équivalentes.

④ Résistance aux dommages causés par l'installation

  • La structure multidirectionnelle des géogrilles triaxiales est moins sujette à l'usure. distorsion d'ouverture lors de l'installation.
  • Les géogrilles biaxiales peuvent présenter un désalignement de l'ouverture si elles ne sont pas placées précisément le long des axes de contrainte prévus.

⑤ Amélioration des performances à long terme

  • Meilleure résistance au fluage (déformation à long terme) grâce à une répartition isotrope de la charge.
  • Risque réduit de fissuration par réflexion dans les revêtements bitumineux par rapport aux grilles biaxiales, qui peuvent concentrer les contraintes.

⑥ Flexibilité en terrain accidenté

  • Les géogrilles triaxiales se conforment plus facilement aux sous-couches irrégulièresLe système d'irrigation de l'usine de traitement de l'eau permet de réduire la nécessité d'une préparation extensive du site.
  • Les géogrilles biaxiales nécessitent des surfaces plus plates pour s'aligner sur les directions des contraintes primaires.

Applications typiques

Géogrille triaxiale Géogrille biaxiale
Chaussées à fort trafic (routes, pistes d'atterrissage) Murs de soutènement
Renforcement du ballast des voies ferrées Stabilisation des pentes (chemins de charge en 2D)
Renforcement de la base sur des sols meubles Remblais sur sol stable
Contrôle de l'érosion dans des environnements dynamiques Couvertures de décharges

Considérations matérielles

  • Géogrilles triaxiales: Souvent fabriqué à partir de polypropylène pour la flexibilité et la résistance chimique.
  • Géogrilles biaxiales: Utilisation habituelle  polypropylène, polyester ou PEHD pour une résistance élevée à la traction sur deux axes.

Quand choisir le triaxial plutôt que le biaxial ?

  • Projets nécessitant répartition multidirectionnelle de la charge (par exemple, les routes à trafic intense et changeant).
  • Sites avec conditions variables de la couche de fondation ou un terrain accidenté.
  • Projets sensibles aux coûts visant à réduire l'utilisation d'agrégats sans compromettre la stabilité.

Pour renforcement unidirectionnel ou planaire (par exemple, les murs de soutènement), les géogrilles biaxiales restent rentables et adaptées.

5. Contrôle de la qualité à Feicheng Lianyi

L'entreprise adhère à des protocoles d'assurance qualité rigoureux :

  • Essais de matériaux: Les polymères bruts sont testés pour l'indice de fluidité à chaud (MFI) et la pureté.
  • Contrôles en cours:
    • La consistance de l'ouverture, l'épaisseur et la résistance à la traction sont contrôlées pendant l'étirement.
  • Certification du produit final:
    • Résistance à la traction (ASTM D6637) : Assure la conformité avec les spécifications de conception.
    • Efficacité de la jonction (ISO 10319) : Mesure la résistance des nœuds (efficacité ≥90%).
    • Résistance aux UV (ASTM D4355) : Valide la durabilité pour les applications exposées.
  • Certifications: ISO 9001, CE, SGS et GRI-GM17 (Geosynthetic Research Institute).

6. L'avantage concurrentiel de Feicheng Lianyi

  • Personnalisation: Offre des géogrilles de différentes résistances (10-30 kN/m), tailles d'ouverture (30-50 mm) et revêtements (par exemple, compatibles avec l'asphalte).
  • Capacité de production: Fonctionne Plus de 15 lignes de géogrilles dédiées avec une production annuelle de 20 millions de m².
  • Support technique: Fournit une assistance à la conception technique pour des projets complexes.
  • Portée mondiale: Exportations vers plus de 50 pays, y compris la participation à de grands projets d'infrastructure (par exemple, l'initiative Belt and Road).
  • Développement durable: Utilise des matériaux recyclables et des procédés de fabrication économes en énergie.

7. Étude de cas

Les géogrilles triaxiales de Feicheng Lianyi ont été utilisées dans la renforcement d'une autoroute en Asie du Sud-Est construit sur de l'argile molle. La géogrille a permis de réduire l'épaisseur des agrégats de 40%, d'économiser 15% sur les coûts du projet et d'améliorer la stabilité à long terme.

Conclusion

Les géogrilles triaxiales de Feicheng Lianyi Engineering Plastics Co., Ltd. combinent une fabrication de pointe, un contrôle de qualité rigoureux et des performances polyvalentes pour relever les défis géotechniques modernes. Leurs produits sont reconnus dans le monde entier pour la résilience de leurs infrastructures, leur rentabilité et leur respect de l'environnement.
