Résumé
Les murs de soutènement renforcés par des géogrilles sont largement reconnus dans l'ingénierie géotechnique contemporaine comme une méthode rentable et structurellement efficace pour la stabilisation des sols et la rétention des pentes.
La Federal Highway Administration (FHWA) - Mechanically Stabilized Earth Walls and Reinforced Soil Slopes Design Guidelines et les recherches publiées dans Geotextiles and Geomembranes (Koerner, 2012) indiquent que le renforcement par géogrille améliore considérablement la répartition des charges, la résistance à la traction et la durabilité à long terme des systèmes de murs de soutènement.
Ce guide offre une explication approfondie, orientée vers le terrain, du processus d'installation de la géogrille dans les murs de soutènement, en intégrant les principes d'ingénierie, les meilleures pratiques de construction et les considérations pratiques du site afin d'obtenir une performance optimale.
Qu'est-ce qu'une géogrille et quelle est son importance dans les murs de soutènement ?

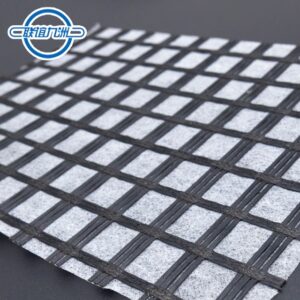

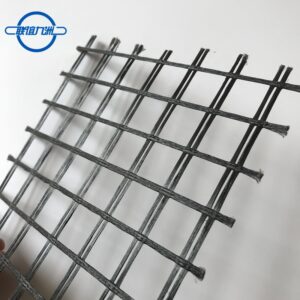

Géogrille est un matériau géosynthétique composé de polymères conçu pour renforcer le sol en offrant une résistance à la traction que le sol seul ne peut fournir. Contrairement aux techniques de soutènement conventionnelles qui dépendent uniquement de la masse ou de structures rigides, les systèmes renforcés par des géogrilles forment une structure de terre mécaniquement stabilisée (MSE), dans laquelle le sol et le renforcement fonctionnent ensemble comme un composite unifié.
Dans la construction des murs de soutènement, les couches de géogrille pénètrent dans le remblai, sécurisent la face du mur et répartissent les charges sur une zone plus large. Cela permet de réduire la pression latérale du sol et d'améliorer la stabilité générale. Le résultat est une structure non seulement plus robuste, mais aussi plus adaptable et plus résistante au tassement ou à l'activité sismique.
Types de géogrilles utilisées dans les murs de soutènement
Avant l'installation, il est essentiel de sélectionner le bon type de géogrille. Différentes géogrilles sont conçues pour des conditions de charge, des types de sol et des exigences de projet spécifiques.
Comparaison des types de géogrilles
| Type | Structure | Direction de la force | Application typique |
| Géogrille uniaxiale | Côtes linéaires | Une direction | Murs de soutènement |
| Géogrille biaxiale | Motif de la grille | Deux directions | Stabilisation de la plate-forme |
| Géogrille triaxiale | Triangulaire | Multidirectionnel | Répartition des charges lourdes |
Pour les murs de soutènement, les géogrilles uniaxiales sont le plus souvent utilisées car elles offrent une grande résistance à la traction perpendiculaire à la face du mur.
Planification préalable à l'installation et préparation du site
Une installation correcte commence bien avant la mise en place de la couche initiale de géogrille. La conception technique, l'évaluation du sol et la préparation du site sont autant d'éléments essentiels pour garantir la durabilité dans le temps.
Les facteurs importants à prendre en compte sont la capacité portante du sol et les propriétés de compactage, les conditions de drainage et le niveau des eaux souterraines, la hauteur des murs et les charges de surcharge, ainsi que la profondeur de gel et les facteurs climatiques.
La tranchée de fondation doit être creusée à la profondeur requise et correctement compactée pour créer une fondation stable. Toute matière organique, terre meuble ou débris doit être enlevée afin d'éviter tout tassement futur.
Processus d'installation de la géogrille étape par étape
L'installation d'une géogrille pour un mur de soutènement exige une mise en œuvre précise. Chaque couche doit être correctement alignée, tendue et intégrée dans le remblai compacté.
Étape 1 : Excavation et préparation de la base
Creusez la zone en suivant les spécifications de conception, en veillant à ce que la profondeur et la largeur soient correctes. La base doit être nivelée et compactée à l'aide d'outils mécaniques pour atteindre la densité nécessaire.
Un socle de nivellement, souvent en pierre concassée ou en béton, est placé pour soutenir la première rangée de blocs de mur ou d'unités de parement.
Étape 2 : Mise en place de la première rangée de blocs du mur de soutènement
Positionnez soigneusement la première rangée de blocs, en veillant à ce qu'ils soient de niveau à la fois dans le sens horizontal et vertical. Cette couche définit l'alignement de l'ensemble du mur.
Étape 3 : Remplir l'arrière des blocs de mur avec un matériau granulaire et le compacter par couches.
L'épaisseur est généralement de 150 à 200 mm. Un compactage adéquat est crucial pour faciliter un transfert de charge efficace entre le sol et la géogrille.
Étape 4 : Pose de la géogrille
Dérouler la géogrille perpendiculairement à la face du mur. La géogrille doit être placée à plat, sans plis.
Lignes directrices pour le placement des géogrilles
| Paramètres | Exigence |
| Orientation | Perpendiculaire à la face du mur |
| Tension | Tendu |
| Chevauchement | Selon les spécifications (généralement 150-300 mm) |
| Longueur | En fonction de la hauteur du mur (généralement 0,7-1,0 × la hauteur du mur) |
La géogrille doit s'étendre dans le sol retenu pour assurer l'ancrage.
Étape 5 : Fixation de la géogrille
Fixez la géogrille en place à l'aide d'épingles, de piquets ou du poids du matériau de remblai. Les restes de la géogrille doivent être sous tension pendant cette opération.
Étape 6 : Ajouter le calque du bloc suivant et répéter l'opération
Installer la couche suivante de blocs en veillant à ce qu'elle soit correctement alignée avec la connexion de la géogrille. Répéter le processus de remblayage, de compactage et de pose des couches de géogrille aux intervalles spécifiés.
Espacement des géogrilles et configuration des couches
L'espacement entre les couches de géogrille dépend de la hauteur de la paroi, des propriétés du sol et des conditions de charge.
Espacement typique des couches
| Hauteur du mur | Espacement des géogrilles |
| < 3 m | Tous les 0,6-0,8 m |
| 3-6 m | Tous les 0,4-0,6 m |
| > 6 m | Conception technique requise |
Un espacement plus étroit augmente la stabilité mais aussi le coût, de sorte que l'optimisation est essentielle.
Sélection des matériaux de remblai
L'utilisation du bon matériau de remblai est essentielle lors de l'installation d'un système de géogrille dans les murs de soutènement.
Principales considérations :
Les sols granulaires sont préférables : Le gravier ou la pierre concassée bien calibrés offrent un meilleur emboîtement avec les géogrilles.
Bonnes propriétés de drainage : Les matériaux doivent permettre à l'eau de passer facilement afin de réduire la pression hydrostatique.
Faible plasticité : Éviter les sols riches en argile car ils retiennent l'eau et réduisent l'efficacité du renforcement.
Compactage adéquat : Le remblai doit être compacté en couches pour assurer la stabilité structurelle et la répartition des charges.
Considérations sur le drainage
Un drainage efficace est crucial pour la performance à long terme des murs de soutènement renforcés par des géogrilles.
Meilleures pratiques :
Installer des couches de drainage : Utilisez un remblai de gravier ou des composites de drainage derrière le mur.
Incorporer des tuyaux d'évacuation : Les tuyaux perforés permettent d'évacuer l'eau accumulée.
Utiliser des tissus filtrants : Empêcher les particules fines de boucher les systèmes de drainage.
Contrôle des eaux de surface : Un nivellement approprié et des canaux de drainage réduisent l'infiltration de l'eau.
Un mauvais drainage peut entraîner une augmentation de la pression et une rupture potentielle de la paroi, même avec des géogrilles de haute qualité.
Les erreurs d'installation les plus courantes à éviter
Une mauvaise installation peut réduire considérablement les performances d'un système de géogrille.
Les erreurs les plus courantes sont les suivantes :
Longueur d'enrobage insuffisante : Si la géogrille n'est pas suffisamment enfoncée dans le remblai, la résistance du renforcement s'en trouve diminuée.
Tension incorrecte : Des couches de géogrille mal installées peuvent entraîner une répartition inégale de la charge.
Utilisation d'un remblai inapproprié : Les sols fins ou cohésifs empêchent l'imbrication et réduisent l'efficacité.
Mauvais compactage : Un compactage insuffisant entraîne un tassement et une instabilité.
Ignorer les spécifications de conception : S'écarter des plans techniques peut compromettre la sécurité.
Avantages de l'utilisation de la géogrille dans les murs de soutènement
Les géogrilles offrent plusieurs avantages structurels et économiques dans la construction de murs de soutènement.
Parmi les avantages notables, on peut citer
Amélioration du renforcement du sol : Ils améliorent la répartition des charges et contribuent à une plus grande stabilité de la structure de retenue.
Rentabilité : Leur utilisation réduit la nécessité de recourir à des éléments en béton de grande taille, ce qui permet de réduire les dépenses globales.
Flexibilité : Les géogrilles s'adaptent aux mouvements mineurs du sol, minimisant ainsi le risque de fissuration.
Installation accélérée : Le processus de construction est rationalisé par rapport aux systèmes de murs de soutènement conventionnels.
Durabilité à long terme : Ces matériaux résistent à la détérioration de l'environnement et à l'exposition aux produits chimiques, ce qui garantit des performances durables.
Considérations techniques avancées
Pour les projets à grande échelle ou critiques, des facteurs de conception avancés doivent être pris en compte, notamment
- Résistance à l'arrachement
- Force de connexion
- Analyse de la stabilité globale
- Charge sismique
- Comportement de fluage des polymères
Une étude d'ingénierie professionnelle est nécessaire pour les murs dépassant certaines hauteurs ou dans des conditions complexes.
Applications dans le monde réel
Les murs de soutènement renforcés par des géogrilles sont couramment utilisés dans les projets de génie civil. Ils servent notamment à stabiliser les pentes et les talus dans le cadre de la construction d'autoroutes et de routes, ainsi qu'à soutenir les fondations des voies dans les infrastructures ferroviaires.
Développements commerciaux : Aménagement paysager et murs de soutènement
Projets résidentiels : Murs de jardin et systèmes de contrôle de l'érosion
Sites industriels : stabilisation des sols dans des environnements à forte charge
Analyse des coûts et des performances
Lors de l'évaluation d'une solution de géogrille, il est essentiel de trouver un équilibre entre le coût et la performance.
Facteurs de coût :
- Qualité du matériau et type de géogrille
- Complexité de l'installation
- Exigences en matière de matériaux de remblayage
- Coûts de main-d'œuvre et d'équipement
Considérations sur les performances :
- Capacité de charge
- Compatibilité des sols
- Durabilité et durée de vie
- Conditions environnementales
Aperçu général :
Dans l'ensemble, l'étude suggère que, bien que les coûts initiaux puissent différer, les systèmes de géogrilles offrent souvent une meilleure valeur à long terme en raison de l'utilisation réduite de matériaux, d'une construction plus rapide et de besoins d'entretien moindres par rapport aux méthodes traditionnelles de construction de murs de soutènement.
Tendances futures de la technologie des géogrilles
Le développement de la technologie des géogrilles est motivé par la demande croissante d'infrastructures durables, de matériaux plus performants et de pratiques de construction plus intelligentes. À mesure que le génie civil évolue, les géogrilles deviennent plus avancées, plus efficaces et plus adaptables à des environnements complexes.
- Matériaux polymères haute performance
Les futures géogrilles utiliseront de plus en plus des polymères avancés, plus résistants, plus durables et plus respectueux de l'environnement.
Amélioration de la résistance à la traction pour les applications à forte charge
Meilleure résistance à l'exposition aux UV, aux produits chimiques et au vieillissement.
Durée de vie plus longue dans des conditions environnementales difficiles.
- Solutions durables et recyclables
La durabilité est un élément essentiel du développement des infrastructures.
Développement de matériaux géogrilles recyclables et respectueux de l'environnement.
Réduction de l'empreinte carbone lors de la fabrication.
Intégration de granulats recyclés et de pratiques de construction écologiques.
- Géogrilles intelligentes avec capteurs intégrés
L'intégration de technologies intelligentes modifie les matériaux traditionnels.
Capteurs intégrés pour suivre les déformations et les contraintes.
Les données sont collectées en temps réel pour le contrôle de la santé des structures.
Des systèmes sont en place pour fournir des alertes précoces en cas de défaillance.
- Amélioration des technologies de fabrication
Les progrès des méthodes de production améliorent la qualité et la régularité des géogrilles.
Des techniques telles que l'extrusion de précision et l'étirement sont utilisées.
Le contrôle de la forme de la grille et de la répartition de la force est amélioré.
Augmentation de l'efficacité de la production et réduction des déchets matériels.
- Intégration avec l'ingénierie numérique (BIM & AI)
La conception et l'application des géogrilles sont de plus en plus axées sur les données.
Utilisation de la modélisation des données du bâtiment (BIM) pour une conception optimisée.
Simulations basées sur l'IA pour prédire les performances à long terme.
Amélioration de la planification des projets et de l'évaluation des risques.
- Géogrilles multifonctionnelles
Les géogrilles du futur serviront à de multiples fins, au-delà du renforcement.
Capacité combinée de renforcement et de drainage.
Intégration avec les géotextiles et autres géosynthétiques
Amélioration des performances en matière de contrôle de l'érosion et de stabilisation des pentes
- Extension à de nouvelles applications
Les géogrilles sont de plus en plus utilisées dans un grand nombre de domaines de l'ingénierie.
Projets d'énergie renouvelable (par exemple, fondations de parcs éoliens et solaires)
Protection des côtes et infrastructures résilientes au changement climatique
Développement urbain et projets de villes intelligentes
FAQ : Installation de la géogrille pour les murs de soutènement
Q1 : Quelle doit être la longueur de la géogrille derrière le mur ?
Typiquement, 70-100% de la hauteur du mur, en fonction des exigences de conception.
Q2 : Une géogrille peut-elle être installée sur des pentes ?
Oui, mais la stabilisation des pentes nécessite des considérations de conception spécifiques.
Q3 : La géogrille est-elle meilleure que le géotextile pour les murs de soutènement ?
Oui, à des fins de renforcement, car la géogrille offre une plus grande résistance à la traction.
Q4 : Tous les murs de soutènement ont-ils besoin d'une géogrille ?
Non, seuls les murs dépassant certaines hauteurs ou conditions de charge doivent être renforcés.
Q5 : Quelle est la durée de vie d'une géogrille ?
Les géogrilles de haute qualité peuvent durer de 50 à 100 ans dans des conditions adéquates.
Conclusion
L'installation de géogrilles pour les murs de soutènement constitue une procédure méticuleuse qui intègre les principes de conception technique, la sélection des matériaux et les méthodologies de construction appropriées.
Lorsqu'ils sont mis en œuvre de manière efficace, les systèmes renforcés par des géogrilles présentent une résistance, une adaptabilité et une durabilité accrues par rapport aux structures de soutènement conventionnelles.
Compte tenu des exigences croissantes en matière d'infrastructures, la technologie des géogrilles est appelée à rester un élément fondamental de la pratique contemporaine de l'ingénierie géotechnique.
