¿Para qué sirve una geomalla de fibra de vidrio?

Introducción: Por qué es importante la geomalla de fibra de vidrio en ingeniería geotécnica

Hoy en día, la ingeniería geotécnica y de pavimentos moderna emplea geomalla de fibra de vidrio (también conocida como geomalla de fibra de vidrio o simplemente geomalla) como componente importante del soporte de infraestructuras. A diferencia de las geomallas poliméricas convencionales (creadas a partir de polipropileno o poliéster), fibra de vidrio geomallas tienen una combinación única de resistencia superior a la tracción, baja elasticidad, larga durabilidad y estabilidad dimensional constante. Estas propiedades las hacen especialmente adecuadas para aplicaciones que requieren resistencia al agrietamiento, protección reflectante contra el agrietamiento y distribución de la carga.

Además, los proveedores nacionales chinos también destacan la eficacia de sus productos para mejorar la resistencia de las carreteras de asfalto, aumentar la anchura de las carreteras y estabilizar los suelos blandos.

En este extenso artículo analizaremos: los aspectos técnicos de sus efectos potenciadores, las diversas ventajas de la ingeniería, las consideraciones de diseño, las prácticas de instalación, las normas, las limitaciones y las tendencias futuras.

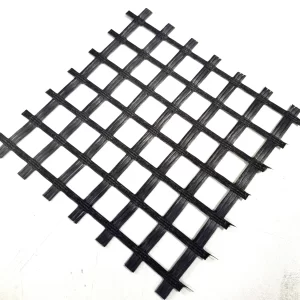

¿Qué es una geomalla de fibra de vidrio? Definición y propiedades clave

1. Definición y construcción básica

Una geomalla de fibra de vidrio es un material sintético compuesto por fibras de vidrio resistentes a los álcalis. Estas fibras se tejen en una estructura de rejilla (malla) y suelen recubrirse con un revestimiento polimérico o bituminoso para proteger las fibras y aumentar su durabilidad.

La norma nacional china GB/T 21825-2008 describe una geomalla de fibra de vidrio como compuesta por hilos de fibra de vidrio no retorcidos, tratados superficialmente y utilizados como refuerzo del asfalto.

2. Propiedades mecánicas y físicas

Algunos de los atributos técnicos más significativos que describen las capacidades de las geomallas de fibra de vidrio son:

• Gran elasticidad: La fibra de vidrio tiene un elevado coeficiente de elasticidad por masa.
• Baja elongación / baja fluencia: Debido a la rigidez de las fibras de vidrio, estas geomallas tienen un bajo grado de alargamiento cuando se cargan, lo que conduce a una estabilidad constante y a largo plazo de las propiedades dimensionales.
• Módulo elevado: El módulo de elasticidad de la fibra de vidrio es elevado, lo que hace que el material tenga una gran capacidad de transferencia de esfuerzos en estructuras de suelo o pavimento. Saint-Gobain afirma que los productos GlasGrid tienen un módulo de elasticidad más alto que el acero es peso.
• Estabilidad térmica: Según algunos fabricantes chinos, las geomallas de fibra de vidrio pueden soportar una amplia gama de temperaturas, por ejemplo, de -100 °C a +280 °C en especificaciones concretas.
• Durabilidad química y medioambiental: Las fibras suelen ser resistentes a los álcalis, y el revestimiento también las protege de la humedad, la degradación ultravioleta, el envejecimiento y las agresiones químicas.
• Baja fluencia y rendimiento a largo plazo: Debido a la mínima distorsión molecular, las geomallas de fibra de vidrio mantienen su consistencia en condiciones de uso prolongado.

Estas propiedades hacen que la geomalla de fibra de vidrio sea especialmente beneficiosa para aplicaciones que requieren una gran exigencia y una larga vida útil.

El propósito de la geomalla de fibra de vidrio en aplicaciones de ingeniería civil

1. Apoyo del pavimento y respuesta Prevención de grietas

Uno de los principales objetivos de la geomalla de fibra de vidrio es aumentar las superficies de asfalto y reducir la incidencia de grietas reflectantes. A continuación figura la propia descripción de Saint-Gobain:

• Transporte de tensión: La geomalla transporta la tensión a través de las grietas del terreno subyacente, lo que reduce la concentración de tensiones y retrasa la propagación de las grietas.
• Prórroga de por vidala vida útil media de un revestimiento asfáltico puede aumentar hasta un 300% en comparación con los recubrimientos estándar.
• Retraso de la grieta: Al aumentar la interfaz entre las capas vieja y nueva del pavimento, la geomalla ayudará a desacoplar la tensión y el retraso de la grieta reflectante hasta 2-3 veces.

Esto beneficia a la geomalla de fibra de vidrio en sus proyectos de rehabilitación y mantenimiento, entre otros:

• Superposición de tejados de asfalto envejecidos
• Ampliación de las carreteras/incremento del número de carriles, donde los pavimentos existentes pueden fallar en las juntas.
• Las pistas del aeropuerto/taxi pueden ser especialmente costosas y peligrosas.

2. Apoyo de la base y reblandecimiento del suelo

Aparte de los recubrimientos, la geomalla de fibra de vidrio también se emplea en el suelo como componente de refuerzo:

• Varias empresas chinas lo utilizan como medio para mejorar la base de las carreteras, sobre todo en subrasantes delgadas o débiles, ya que distribuirá la carga de manera más uniforme y reducirá el asentamiento diferencial.
• Aumenta la viabilidad a largo plazo de los suelos blandos al funcionar como una barrera de tracción dentro de la masa de suelo, lo que facilita el control de los asentamientos y mejora la estabilidad estructural.
• En los diseños de bases compuestas, las rejillas de fibra de vidrio pueden funcionar como el "esqueleto geotextil" que interactúa con el árido; esto evita el movimiento lateral de la rejilla y mejora la distribución de la carga.

3. Control de la fisuración en los pavimentos compuestos

Cuando se construye un pavimento compuesto (por ejemplo, hormigón más recubrimiento de asfalto), se suele colocar geomalla de fibra de vidrio entre las capas para:

• Reducir el reflejo de las grietas del hormigón en el revestimiento asfáltico
• Evitar el agrietamiento térmico y por contracción mediante la absorción de tensiones.

Aumentar la unión entre la geomalla y el asfalto, así como la interfaz entre la geomalla y el árido; esto mejorará el rendimiento del asfalto y su unión con la geomalla.

4. estabilidad a largo plazo y resistencia medioambiental.

Además, la geomalla de fibra de vidrio es apreciada por su sostenibilidad en entornos adversos:

• La amplia tolerancia a la temperatura es indicativa de un vehículo fiable tanto en climas templados (el asfalto se reblandece) como en climas tropicales (la dilatación térmica puede tensar el pavimento).
• Estabilidad química, Las fibras de vidrio resistentes a los álcalis son resistentes a la degradación en ambientes alcalinos, y el revestimiento se ocupa de la resistencia a la humedad, la exposición a los rayos ultravioleta y el envejecimiento.
• Esta estabilidad a largo plazo es la razón exacta por la que las geomallas tienen una larga vida útil, lo que es de suma importancia en el diseño de proyectos de infraestructuras y la estimación de su vida útil.

Consideraciones de diseño e ingeniería para el uso de la geomalla de fibra de vidrio

Para lograr el objetivo previsto de una geomalla de fibra de vidrio, los ingenieros y diseñadores deben tener en cuenta varios factores críticos.

1. Seleccionar la especificación adecuada

• Resistencia a la tracción: Dependiendo de la aplicación (soporte de superposición, estabilización de la base), se necesitan diferentes resistencias (KN/m). Por ejemplo, los proveedores venden grados como EGA50-50, EGA100-100, y diferentes niveles de resistencia.
• Espaciado de la rejilla/diseño de la malla: El tamaño de la abertura (por ejemplo, 12,5×12,5 mm, 25,4×25,4 mm) afecta a la forma en que la geomalla interactúa con el árido o el asfalto.
• Módulo de fluencia y a largo plazo: Los ingenieros deben elegir una geomalla que tenga un módulo y un comportamiento de fluencia a largo plazo coherentes con la vida útil prevista del proyecto.
• Revestimiento: Decida entre una geomalla autoadhesiva (recubierta de betún/polímero) o no adhesiva, en función del método de construcción y los requisitos de adherencia.
• Estándar siguiente: Utilice una geomalla que cumpla normas reconocidas como GB/T 21825-2008 en China.

2. Los distintos métodos de instalación y el control de calidad asociado a ellos.

• Anclaje/fijación: Durante el proceso de instalación, los extremos de la geomalla deben fijarse adecuadamente para evitar su movimiento durante el proceso de pavimentación.
• Estrategia de superposición: En la sobreposição de pavimentos, la geomalla debe ser colocada antes de la colocación de la nueva capa de asfalto; el asfalto debe cubrir completamente la geomalla para transferir los esfuerzos de forma eficaz.
• Costuras/lapsos: La cantidad adecuada de solapamiento entre las láminas de la geomalla favorece una resistencia a la tracción uniforme; la falta de solapamiento puede provocar fallos específicos.
• Tensado: Aunque la geomalla de fibra de vidrio suele ser poco elástica, durante la instalación se produce una pequeña tensión que garantiza la planitud y el rendimiento.
• Compactación y pavimentación: El agregado o adhesivo subyacente debe compactarse con cuidado para evitar causar daños a la rejilla.

3. Pruebas de rendimiento y revisión de la durabilidad

Los ingenieros suelen realizar la verificación del rendimiento a largo plazo mediante:

• Pruebas de tracción en muestras de geomalla (cantando las muestras envejecidas o erosionadas que estén disponibles).
• Pruebas de interfaz que evalúan la resistencia al cizallamiento de la interfaz entre la geomalla y el asfalto u otros materiales para verificar la adherencia y la transferencia de esfuerzos.
• Los ensayos de fatiga son especialmente importantes en los revestimientos de carreteras sometidos a cargas repetitivas.
• La vigilancia a largo plazo, en el caso de proyectos importantes que requieran infraestructuras, pruebas periódicas o estudios, puede evaluar la eficacia continuada de la geomalla.

Ventajas y límites del uso de la geomalla de fibra de vidrio

1. Ventajas / Beneficios principales

Según la literatura sobre el producto y los datos de la industria, las principales ventajas de la geomalla de fibra de vidrio son:

• Relación resistencia/peso superior: Alta resistencia a la tracción con un volumen mínimo.
• Estabilidad dimensional a largo plazo: La baja fluencia garantiza que la rejilla siga siendo eficaz bajo cargas prolongadas.
• Resistencia a las grietas: Excelente para suprimir el agrietamiento por reflexión y prevenir la propagación de grietas en revestimientos de pavimentos.
• Durabilidad: Resistente a ciclos térmicos, envejecimiento, degradación química y larga vida útil.
• Diseño flexible: Disponible en diferentes tamaños de rejilla, anchuras, resistencias a la tracción y revestimientos.
• Ciclo de vida rentable: Aunque el coste inicial puede ser superior al de algunas geomallas poliméricas, los beneficios a largo plazo (menor mantenimiento, menos grietas, mayor vida útil del firme) pueden justificar la inversión.

2. Limitaciones y retos

Sin embargo, no es una solución universal. Sus principales limitaciones son:

• Sensibilidad de manipulación e instalación: La fibra de vidrio puede ser más quebradiza que las geomallas poliméricas, por lo que requiere una manipulación cuidadosa para evitar daños durante la instalación.
• Coste: Los grados de mayor rendimiento y los revestimientos pueden aumentar significativamente el coste en comparación con las geomallas poliméricas más baratas.
• Requisitos de vinculación: Para transferir la tensión eficazmente, es necesaria una buena adherencia entre la geomalla y el asfalto o el hormigón; una adherencia deficiente reduce la eficacia.
• Reparación/sustitución: Si se daña, la reparación in situ de una capa de geomalla de fibra de vidrio es más compleja que la de algunas alternativas poliméricas.
• Normalización: Dependiendo de la región, es posible que no todos los proyectos o códigos especifiquen explícitamente las geomallas de fibra de vidrio, lo que requiere una justificación adicional del diseño.

Aplicaciones reales y casos prácticos

Para demostrar el propósito y el valor de la geomalla de fibra de vidrio, considere estas aplicaciones comunes de ingeniería:

• Superposición de carreteras: En la reparación de carreteras, tras retirar la capa superior de material de la calzada, los ingenieros emplean geomalla de fibra de vidrio para sustituir el asfalto. Esta geomalla funciona como una membrana de soporte de tensiones que reduce la incidencia de grietas reflectantes, aumenta la vida útil del pavimento y reduce el coste de mantenimiento a largo plazo.
• Pistas del aeropuerto: Debido a su estabilidad térmica y a su gran resistencia, la geomalla de fibra de vidrio se emplea bajo el revestimiento del aeropuerto para mantener la estabilidad de las juntas y reducir los daños por reflexión causados por el intenso tráfico aéreo.
• Subsuelo blando en Emphatics: En los terrenos en pendiente, se incorporan capas de geomalla al relleno para proporcionar una resistencia adicional a la tracción, lo que reduce el asentamiento diferencial y mejora la estabilidad global.
• Estructuras de pavimento compuesto: En el diseño de pavimentos que combinan una base de hormigón y un recubrimiento de asfalto, la geomalla de fibra de vidrio se coloca en la interfaz para evitar la propagación de grietas a través del hormigón hacia el recubrimiento.

Estos casos demuestran las propiedades mecánicas de la geomalla, que son de alta resistencia, baja elasticidad y módulo constante, y se utilizan para mejorar el rendimiento y la longevidad.

Buenas prácticas de instalación y garantía de calidad

1. Instrucciones de instalación

Asegúrese de que el sustrato es higiénico, está compactado y carece de residuos grandes antes de instalar la geomalla.

Desenrolle la geomalla y deje que se desenrolle; ténsela ligeramente, pero evite estirarla en exceso.

Fije la geomalla en su sitio utilizando dispositivos de anclaje, grapas u otros métodos recomendados por el proveedor, especialmente en las costuras y los bordes.

Juntas de solape correctamente dimensionadas: es necesaria una anchura de solape específica (especificada por el fabricante) para garantizar la transferencia de la carga.

Durante el proceso de pavimentación o recubrimiento, asegúrese de que todo el nuevo asfalto u hormigón se incrusta en el suelo: el nuevo hormigón o asfalto debe cubrir completamente la geomalla.

2. Control de calidad y pruebas

Compruebe la resistencia a la tracción de los rodillos de muestra antes de instalarlos para asegurarse de que cumplen los requisitos de resistencia especificados.

Realizar pruebas de extracción para evaluar la resistencia de la unión entre la geomalla y la capa suprayacente.

Vigile la temperatura y el clima durante la instalación; el calor o el frío extremos pueden afectar negativamente al manejo o al rendimiento.

Después de la instalación, inspeccione visualmente para evaluar daños, pliegues o desalineación.

Durante la construcción, mantenga un registro de lo siguiente: números de lote, longitudes de rollo, información de solapamiento, métodos de anclaje y cualquier acción adicional necesaria.

Normas y conformidad

1. Normas nacionales

En China, la norma GB/T 21825-2008 describe los requisitos técnicos, los procedimientos y los controles de calidad asociados a las geomallas de fibra de vidrio.

Aunque esta norma figura como "obsoleta", sigue teniendo una repercusión histórica significativa en las especificaciones de los materiales, los métodos de ensayo y los parámetros de diseño.

2. Certificaciones para fabricantes

Famosos fabricantes como Feicheng Lianyi garantizan que sus productos GlasGrid cumplen estrictas normas de calidad y rendimiento. Sus geomallas se someten a pruebas mecánicas completas y cuentan con datos de rendimiento a largo plazo que avalan su uso continuado.

A la hora de determinar el tipo de geomalla de fibra de vidrio que debe emplearse en un proyecto, se requiere la documentación del proveedor relativa a la resistencia a la tracción, el módulo, la longitud y el comportamiento a largo plazo.

Valor económico y del ciclo de vida de la geomalla de fibra de vidrio

Uno de los usos más impresionantes de la geomalla de fibra de vidrio es su beneficio económico a largo plazo en infraestructuras, especialmente popular en el sector de la construcción.

• Mantenimiento reducido: Al aplazar la aparición de grietas reflectantes y reducir el número de grietas que se propagan, la frecuencia de las reparaciones o del reasfaltado disminuye significativamente.
• Ahorro de recursos: El uso de una geomalla como elemento de refuerzo puede ayudar a reducir el espesor del revestimiento manteniendo las prestaciones, lo que disminuye la cantidad total de asfalto u hormigón necesaria.
• Resultados a largo plazo: Gracias a su larga durabilidad, el refuerzo sigue siendo eficaz durante muchos años, lo que reduce la necesidad de sustituirlo antes de tiempo.
• Sostenibilidad: Un mantenimiento menos frecuente y una vida útil más larga conllevan un menor consumo de recursos, una menor huella de carbono y un diseño más sostenible de los pavimentos.

Retos y tendencias futuras en el uso de la geomalla de fibra de vidrio

1. Futuras ampliaciones

• Riesgo de lesiones: La manipulación de las rejillas de fibra de vidrio es peligrosa; una conducta inadecuada puede dañar las fibras o afectar negativamente a su rendimiento.
• Sensibilidad a los costes: Para los proyectos con presupuestos limitados, el mayor coste de la geomalla de fibra de vidrio puede convertirse en un obstáculo a superar en comparación con las geomallas de polímero, más baratas.
• Aprobación del diseño: Es posible que algunos ingenieros no conozcan el comportamiento a largo plazo de la geomalla de fibra de vidrio, lo que hace necesarios proyectos de educación y demostración.
• Actualizaciones constantes: Las normas regionales pueden ir por detrás de la innovación, lo que provocaría posibles problemas con las especificaciones en proyectos nuevos o complejos.

2. Tendencias futuras

• Técnicas innovadoras de recubrimiento: Nuevos compuestos o aceites para aumentar la adherencia de la interfaz, su resistencia a la luz ultravioleta y su longevidad.
• Sistemas híbridos de refuerzo: Combinación de geomallas de fibra de vidrio con otros materiales sintéticos (por ejemplo, geotextiles, geoceldas) para maximizar el rendimiento de una aplicación específica.
• Ámbito de sostenibilidad: La utilización de fibras de vidrio recicladas o de baja alcalinidad, así como el ACV para evaluar los beneficios medioambientales de un producto.
• Diseño digital y simulación: Ingenieros que emplean herramientas de simulación de elementos finitos o discretos para simular con precisión la interacción entre la geomalla de fibra de vidrio y el pavimento a lo largo del tiempo.
• Geomallas prefabricadas: Láminas prelaminadas o combinaciones diseñadas a medida para proyectos específicos. Esto disminuye el riesgo de fallos y aumenta la rapidez de instalación.

Resumen y principales conclusiones

La finalidad de la geomalla de fibra de vidrio es evidente:

Replicación y reparto de cargas: Aumenta la resistencia a la tracción y la consistencia de los recubrimientos asfálticos y de las estructuras a base de tierra.

Mitigación de grietas: Retrasa o disminuye significativamente el grado en que el pavimento se refleja transfiriéndole esfuerzos.

Durabilidad a largo plazo: alto módulo, baja fluencia y estabilidad química y térmica duradera.

Estabilización estructural: Aumenta la capacidad de los cimientos débiles y disminuye el asentamiento de los terraplenes.

Valor económico: Una limpieza menos frecuente, una vida útil más larga y el ahorro potencial en costes de material contribuyen al coste global de la vida útil.

Sostenibilidad: Reparaciones menos frecuentes y refuerzos más duraderos contribuyen a una infraestructura más sostenible.

Buenas prácticas:

Indique el grado adecuado, la resistencia a la tracción, el tamaño de la abertura y el revestimiento.

Garantizar una colocación, anclaje, solapamiento y empotramiento eficaces.

Realizar el control de calidad, la prueba de tracción, la prueba de extracción y la inspección.

Utilice el ciclo de vida del diseño para explicar el gasto incremental con ahorro a largo plazo.

Trabajar con proveedores experimentados (por ejemplo, Feicheng Lianyi) para acceder a información sobre rendimiento y asistencia técnica.
