Wie wählt man Geogitter für die Stabilisierung weicher Böden aus?

Wie wählt man Geogitter für die Stabilisierung weicher Böden aus?
Die Stabilisierung weicher Böden erfordert Geogitter, die die Lastverteilung verbessern, Setzungen reduzieren und die Scherfestigkeit erhöhen. Im Folgenden finden Sie einen strukturierten Leitfaden zur Auswahl der optimalen Geogitter für solche Anwendungen, der sich auf technische Erkenntnisse und Branchenpraktiken stützt.

---

1. Bewertung der Bodeneigenschaften und Projektanforderungen

• Bodenart: Weiche Böden (z. B. Ton, Schluff, organische Böden) erfordern Geogitter mit hoher Zugfestigkeit und geringer Dehnung, um Verformungen zu verhindern. Geogitter aus Glasfaser sind aufgrund ihrer hohen Zugfestigkeit (>80 kN/m) und geringen Dehnung (<4%) ideal.
• Blende Größe: Passen Sie die Abmessungen der Öffnungen an die Bodenbeschaffenheit an. Grobe Böden erfordern größere Öffnungen (z. B. 25,4×25,4 mm) für eine effektive Verzahnung, während feine Böden von kleineren Öffnungen in Kombination mit Geotextilvliesen zur Filterung profitieren.
• Lastbedingungen: Bei dynamischen Belastungen (z.B. Autobahnen) werden biaxiale Geogitter (z.B. EnkaGrid MAX) verwendet, um multidirektionale Spannungen zu verteilen. Bei statischen Belastungen (z. B. Böschungen) sorgen einachsige Geogitter (z. B. EnkaGrid PRO) für eine gezielte Verstärkung.

---

2. Materialauswahl auf der Grundlage von Umwelt- und mechanischen Erfordernissen

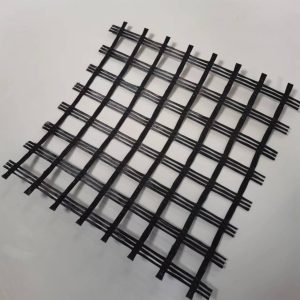

• Polyester (PET) Geogitter:



  • Vorteile: Hohe Kriechstromfestigkeit, geeignet für Langzeitbelastungen.
  • Anwendungen: Stützmauern, Brückenwiderlager.
  • Beschichtung: Die PVC-Beschichtung verbessert die chemische Beständigkeit und Haltbarkeit in sauren/alkalischen Umgebungen.
• Geogitter aus Polypropylen (PP):



  • Vorteile: Kostengünstig, UV-beständig.
  • Anwendungen: Temporäre Bauten, Erosionsschutz .
• Glasfaser-Geogitter:



  • Vorteile: Außergewöhnliche Zugfestigkeit (bis zu 200 kN/m), minimale Dehnung.
  • Anwendungen: Straßenbewehrung, weicher Bodenunterbau.
• Verbundwerkstoff-Geogitter:



  • Beispiele: EnkaGrid MAX C (kombiniert Geogitter mit Geotextilvlies).
  • Vorteile: Doppelfunktion als Verstärkung und Filter, ideal für wassergesättigte weiche Böden.

---

3. Designüberlegungen und Standards

• Entwurfsmethoden:
  • Verwenden Sie die Giroud-Han-Verfahren oder Modell Leng-Gabr zur Berechnung der erforderlichen Zugfestigkeit und der Anordnung der Schichten.
  • Integrieren Sie bei Straßen ein 4-Schichten-Modell (Asphalt, Tragschicht, Unterbau, Unterbau), um die Lastverteilung zu optimieren.
• Wichtige Parameter:
  • Zugfestigkeit: Stellen Sie sicher, dass die Festigkeit des Geogitters die berechneten horizontalen Kräfte aus Eigengewicht, Radlasten und Membranwirkung übersteigt.
  • Stärke der Kreuzung: Kritisch für extrudierte/geschweißte Geogitter (z.B. Lianyi Biaxial Geogitter), um Rippentrennung während der Installation zu verhindern.
• Zertifizierungen: Überprüfen Sie die Übereinstimmung mit ASTM D6637 (Zugversuche) und ISO 10319 (Breitenzugversuche).

---

4. Umwelt- und Haltbarkeitsfaktoren

• Chemische Beständigkeit:
  • HDPE- oder PVC-beschichtete Geogitter sind korrosionsbeständig in sauren/alkalischen Böden.
• UV-Beständigkeit:
  • UV-stabilisierte Geogitter aus Polypropylen oder Polyester sind für exponierte Anwendungen (z. B. Hangstabilisierung) unerlässlich.
• Temperaturtoleranz:
  • Geogitter aus Glasfaser halten extremen Temperaturen stand (-100°C bis 280°C) und eignen sich für Regionen mit Temperaturschwankungen.

---

5. Fallstudien und bewährte Praktiken

• Böschungen auf weichen Böden:
  • Glasfasergeogitter reduzierten die Setzungen bei einem Autobahnprojekt um 40%, indem sie die Belastung gleichmäßig verteilten.
• Stabilisierung des Straßenuntergrunds:
  • Biaxiale Geogitter (z. B. Lianyi BX) verbesserten die CBR-Werte des Untergrunds in verflüssigungsgefährdeten Gebieten um 50%.
• Böschungsbewehrung:
  • Verbundgeogitter mit Vliesstoffschichten (z. B. Lianyi BXC30-150) verhinderten die Erosion und förderten das Wachstum der Vegetation bei Flussuferprojekten.

---

6. Lieferanten- und Installationstipps

• Kriterien für Lieferanten:
  • Bevorzugen Sie Hersteller mit ISO 9001-Zertifizierung und Projektreferenzen.
  • Fordern Sie Proben für Bodenverträglichkeitstests vor Ort an.
• Installationsrichtlinien:
  • Achten Sie auf eine ausreichende Überlappung (30-50 cm) und Verankerungslänge, um Auszugskräften zu widerstehen.
  • Verwenden Sie auf weichen Böden leichte Maschinen, um Beschädigungen des Geogitters während des Einbaus zu vermeiden.

Hier finden Sie eine detaillierte Aufschlüsselung des Bewehrungsbedarfs für jede Schicht eines Straßenaufbaus (Asphalt, Tragschicht, Unterbau und Unterbau) sowie maßgeschneiderte Geogitterlösungen:

---

1. Asphaltschicht (Deckschicht)

Primäre Funktion:
Hält Verkehrsbelastungen (Reifen, Temperaturschwankungen) direkt stand und verhindert Oberflächenfehler wie Risse und Spurrillen.

Bedarf an Verstärkung:

• Rissminderung:
  • Reflexion Rissbildung: Geogitter müssen verhindern, dass sich Risse von den darunter liegenden Schichten nach oben ausbreiten.
  • Thermische Rissbildung: Hohe Temperaturstabilität ist entscheidend, um thermischer Ausdehnung/Kontraktion zu widerstehen.
• Rillenwiderstand: Verteilen Sie die Radlasten so, dass eine dauerhafte Verformung vermieden wird.

Empfohlene Geogitter:

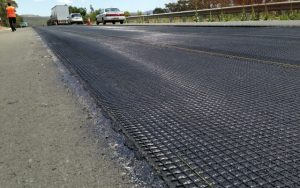

• Glasfaser-Geogitter (z.B., Lianyi FG100):



  • Hohe Zugfestigkeit (80-150 kN/m) und geringe Dehnung (<4%) zur Begrenzung der Rissausbreitung.
  • Bitumenverträgliche Beschichtungen (z. B. polymermodifizierter Asphalt) für eine starke Zwischenschichthaftung.
• Verbundwerkstoff-Geogitter ( lianyi GPM50):



  • Kombinieren Sie Glasfasern mit Geotextilvliesen zur Rissunterdrückung und Abdichtung.

Tipps zum Einbau:

• Verlegen Sie Geogitter zwischen Asphaltschichten (z. B. bei Overlay-Anwendungen).
• Stellen Sie sicher, dass der Haftkleber richtig aufgetragen wird.

---

2. Tragschicht

Primäre Funktion:
Verteilt die Lasten von der Asphaltschicht auf den Unterbau und verhindert so Scherbrüche und seitliche Ausbreitung.

Bedarf an Verstärkung:

• Lastverteilung: Multidirektionale Bewehrung zur Verteilung der vertikalen Spannungen.
• Seitliche Eingrenzung: Verhindert die Migration von Aggregaten bei wiederholter Belastung.

Empfohlene Geogitter:

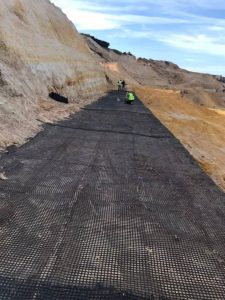

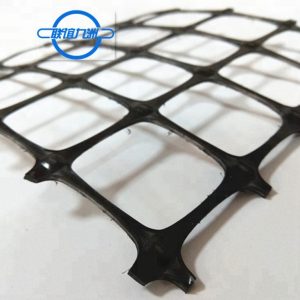

• Biaxiale Geogitter (z.B., Lianyi PP BX Geogitter & biaxiales Polyester-Geogitter):
  • Die Maschenweite (25-40 mm) entspricht der Kornabstufung für eine optimale Verzahnung.
  • Hohe Verbindungsfestigkeit (>90% der Rippenfestigkeit), um Installationsschäden zu widerstehen.
• Triaxiale Geogitter (z.B., Lianyi TriAx):
  • Sechseckige Öffnungen verbessern die multidirektionale Lastverteilung und reduzieren die Dicke der Aggregate um 20-30%.

Überlegungen zur Gestaltung:

• Verwenden Sie AASHTO MEPDG oder Mechanistisch-empirischer Entwurf um die erforderliche Verbesserung des Moduls zu berechnen.

---

3. Tragschicht

Primäre Funktion:
Sie stützen die Tragschicht zusätzlich und verhindern eine Verunreinigung des Untergrunds.

Bedarf an Verstärkung:

• Trennung: Vermeiden Sie die Vermischung des Unterbodens mit den Bodenzuschlägen.
• Entwässerung: Lassen Sie das Wasser frei fließen, um eine Sättigung zu vermeiden.

Empfohlene Lösungen:

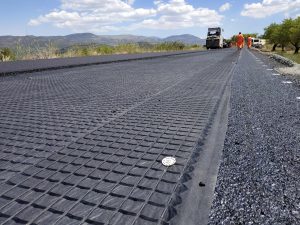

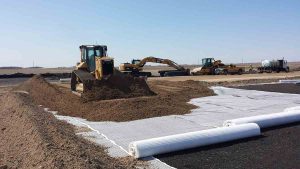

• Zusammengesetzte Geogitter-Geotextilien (z.B., LIANYI Geogitter + Vliesstoff Geotextil):
  • Das Geogitter dient der strukturellen Verstärkung, während das Geotextil feine Partikel filtert.
• Gewebte Geotextilien: Für Projekte, bei denen die Trennung Vorrang vor der Verstärkung hat.

Anwendungen:

• Schwache Untergründe (CBR <3%) oder frostgefährdete Gebiete.

---

4. Unterbau (natürlicher Boden)

Primäre Funktion:
Dienen als Grundlage für alle oberen Schichten; müssen Verformungen unter Belastung standhalten.

Bedarf an Verstärkung:

• Verbesserung der Tragfähigkeit: Erhöhung der CBR-Werte durch Einschluss der Bodenpartikel.
• Abrechnungskontrolle: Verringern Sie die langfristige Konsolidierung in weichen Böden (z. B. Ton, Schluff).

Empfohlene Geogitter:

• Hochfeste uniaxiale Geogitter (z.B., Lianyi Polyester UX Geogitter):



  • Zugfestigkeit >200 kN/m für die Tiefenstabilisierung weicher Böden.
  • Große Öffnungen (≥50 mm) für eine optimale Verzahnung von Boden und Geogitter.
• Geozellen (z.B., Lianyi HDPE-Geozelle):
  • 3D-Zelleneinschluss für ultraweiche Böden (z. B. Torf, organischer Ton).

Entwurfsmethoden:

• Die Boussinesq-Theorie oder PLAXIS-Software um die Spannungsverteilung zu modellieren.
• Ziel-CBR nach der Verstärkung >8% für Anwendungen auf Autobahnen.

---

Hauptunterschiede zwischen den Schichten

Ebene	Fehlermodus	Geogitter Typ	Kritische Eigenschaften
Asphalt	Reflexionsrisse, Spurrillen	Glasfaser, Verbundwerkstoffe	Hohe Zugfestigkeit, Bitumenhaftung
Basis	Aggregierte Migration	Biaxial/Triaxial	Kompatibilität zwischen Blende und Aggregat, Verbindungsfestigkeit
Unterbau	Verschmutzung, Sättigung	Verbundwerkstoff Geogitter+Geotextil	Filtration, Trennung
Unterbau	Setzung, Lagerausfall	Uniaxiale Geogitter	Hohe Zugfestigkeit, große Öffnungen

---

Beispiele aus der Praxis

1. Asphalt-Verstärkung:
   • Fernstraße I-95 (USA): Glasfasergeogitter verlängerten die Lebensdauer des Belags um 50%, indem sie reflektierende Risse reduzierten.
2. Stabilisierung des Untergrunds:
   • Dubai Metro Projekt: Uniaxiale Geogitter verbesserten den CBR-Wert des weichen Sanduntergrunds von 2% auf 12%.

---

Normen und Prüfungen

• Asphalt: ASTM D7864 (Schertest an der Schnittstelle Geogitter-Asphalt).
• Basis/Grundplatte: ASTM D6637 (Zugfestigkeit), ISO 10318 (Verbindungseffizienz).
• Unterbau: ASTM D6913 (Analyse der Bodenabstufung).

---

Schlussfolgerung

Passen Sie die Auswahl der Geogitter an die besonderen Belastungs- und Umweltanforderungen jeder Schicht an:

• Asphalt: Rissfestigkeit und Haftung haben Vorrang.
• Basis: Optimieren Sie die Verzahnung der Aggregate und die Verteilung der Lasten.
• Unterbau: Schwerpunkt auf Trennung und Entwässerung.
• Unterbau: Maximierung von Bodeneinschluss und Tragfähigkeit.

Durch die Abstimmung der Geogittereigenschaften auf die schichtspezifischen Anforderungen können Sie die Leistungsfähigkeit und Langlebigkeit des Belags erheblich verbessern.
